LMV761MF

امکانات

●VS = 5 V, TA = 25 degree , Typical Values Unless Specified

●Input Offset Voltage 0.2 mV

●Input Offset Voltage (Maximum Over Temp) 1 mV

●Input Bias Current 0.2 pA

●Propagation Delay (OD = 50 mV) 120 ns

●Low Supply Current 300 μA

●CMRR 100 dB

●PSRR 110 dB

●Extended Temperature Range −40 degree to plus 125 degree

●Push-Pull Output

●Ideal for 2.7-V and 5-V Single-Supply Applications

●Available in Space-Saving Packages:

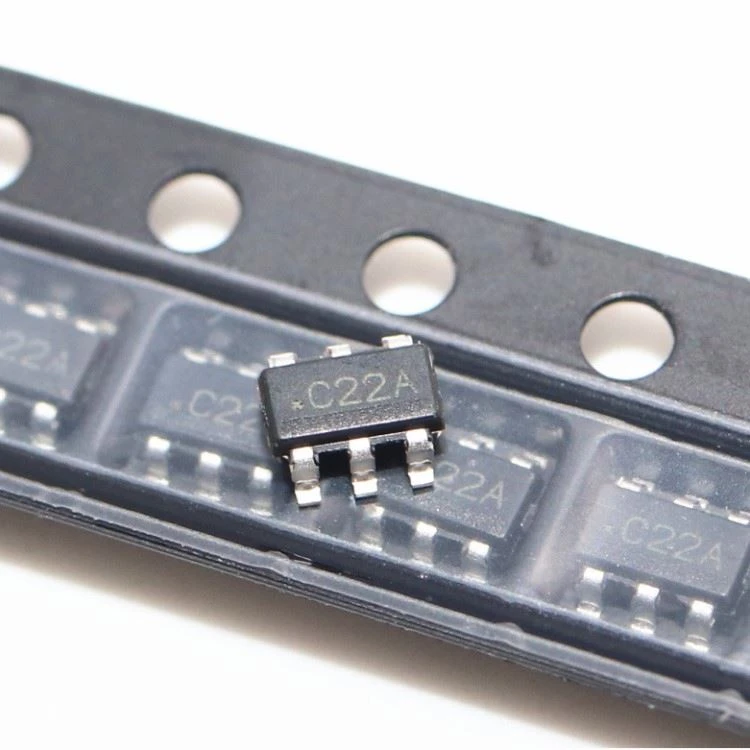

– 6-Pin SOT-23 (Single With Shutdown)

– 8-Pin SOIC (Single With Shutdown)

– 8-Pin SOIC and VSSOP (Dual Without Shutdown)

●LMV762Q-Q1 is Qualified for Automotive Applications

●AEC-Q100 Qualified With the Following Results:

– Device Temperature Grade 1: –40 degree to plus 125 degree Ambient Operating Temperature Range

– Device HBM ESD Classification Level 1C

– Device CDM ESD Classification Level M2

برنامه های کاربردی

●Portable and Battery-Powered Systems

●Scanners

●Set-Top Boxes

●High-Speed Differential Line Receiver

●Window Comparators

●Zero-Crossing Detectors

●High-Speed Sampling Circuits

●Automotive

شرح

دستگاه‌های LMV76x مقایسه‌کننده‌های دقیقی هستند که برای کاربردهایی که نیاز به نویز کم و ولتاژ آفست ورودی پایین دارند در نظر گرفته شده‌اند. تکی LMV761 دارای یک پین خاموش کننده است که می توان از آن برای غیرفعال کردن دستگاه و کاهش جریان تغذیه استفاده کرد. LMV761 در یک بسته فضایی-6{10}}SOT-23 یا 8 پین SOIC ذخیره می‌شود. LMV762 دوگانه در بسته 8 پین SOIC یا VSSOP موجود است. LMV762Q-Q1 بسته های VSSOP و SOIC در دسترس است.

این دستگاه‌ها دارای یک ورودی CMOS و مرحله خروجی فشار-کشش هستند. مرحله خروجی فشار{1}} نیاز به مقاومت کششی خارجی را برطرف می کند.

LMV76x برای پاسخگویی به نیازهای اندازه کوچک، توان کم و عملکرد بالا مورد نیاز وسایل الکترونیکی قابل حمل و{1}}طراحی شده است.

The input offset voltage has a typical value of 200 μV at room temperature and a 1-mV limit over temperature.
