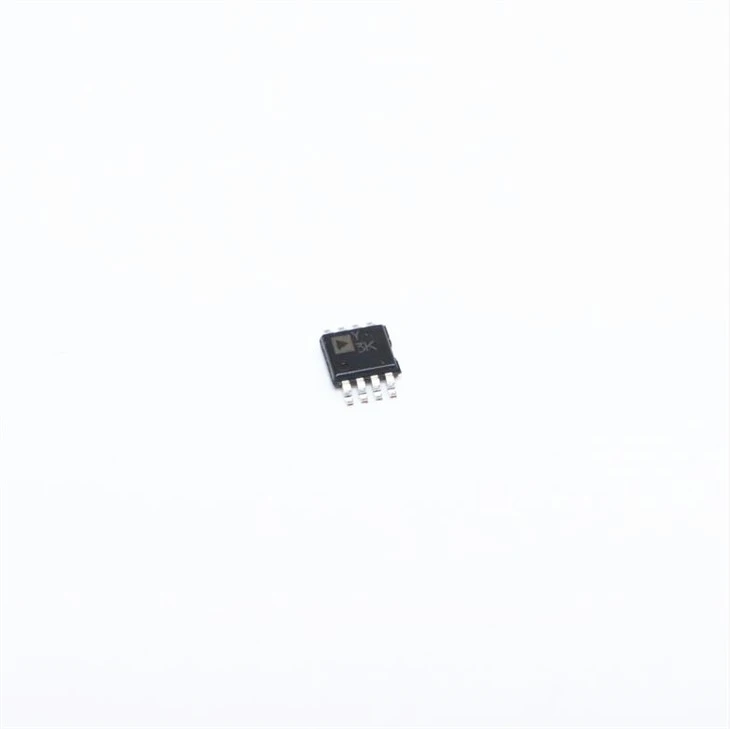

AD8218BRMZ

توصیف کلی



AD8218 یک تقویت کننده شنت جریان با ولتاژ بالا و وضوح بالا است. دارای یک بهره تنظیمی 20 V/V، با حداکثر خطای بهره 0.35 ± در کل محدوده دما. ولتاژ خروجی بافر مستقیماً با هر مبدل معمولی ارتباط برقرار می کند. AD8218 رد کردن حالت مشترک ورودی عالی از 4 ولت تا 80 ولت را ارائه می دهد. AD8218 اندازه گیری جریان دو طرفه را در یک مقاومت شنت در انواع کاربردهای صنعتی و مخابراتی، از جمله کنترل موتور، مدیریت باتری، و کنترل بایاس تقویت کننده برق ایستگاه پایه انجام می دهد.



AD8218 عملکرد موفقیت آمیز را در سراسر محدوده دمایی -40 درجه تا مثبت 125 درجه ارائه می دهد. دارای یک هسته دریفت صفر است که منجر به رانش آفست معمولی ± 100 nV/ درجه در سراسر محدوده دمای عملیاتی و محدوده ولتاژ حالت معمول می شود. توجه ویژه ای به خطی بودن خروجی در سراسر محدوده ولتاژ دیفرانسیل ورودی 0 تا 250 میلی ولت اختصاص داده شده است. AD8218 همچنین دارای یک مرجع 80 میلی ولت داخلی است که می تواند برای محدوده دینامیکی بهینه در کاربردهای حس جریان یک جهته فعال شود. ولتاژ آفست ورودی معمولی ± 50 µV است.



AD8218 در یک بسته 8-سرب MSOP و یک بسته 8-سرب LFCSP ارائه می‌شود.

امکانات

·محدوده ولتاژ حالت مشترک بالا

-کارکرد 4 ولت تا 80 ولت

−0.3 ولت به اضافه 85 ولت بقا

·ولتاژ خروجی بافر

·به دست آوردن=20 V/V

·محدوده دمای عملیاتی گسترده: -40 درجه تا مثبت 125 درجه

·عملکرد عالی ac و dc

± 100 nV/ درجه رانش افست معمولی

آفست معمولی ± 50 µV

± 5 ppm/ درجه رانش بهره معمولی

110 دسی بل CMRR معمولی در dc



برنامه های کاربردی

·سنجش جریان سمت بالا

-مخابرات 48 ولت

-مدیریت قدرت

-ایستگاه های پایه

-کنترل موتور دو جهته

-منابع دقیق جریان ولتاژ بالا
