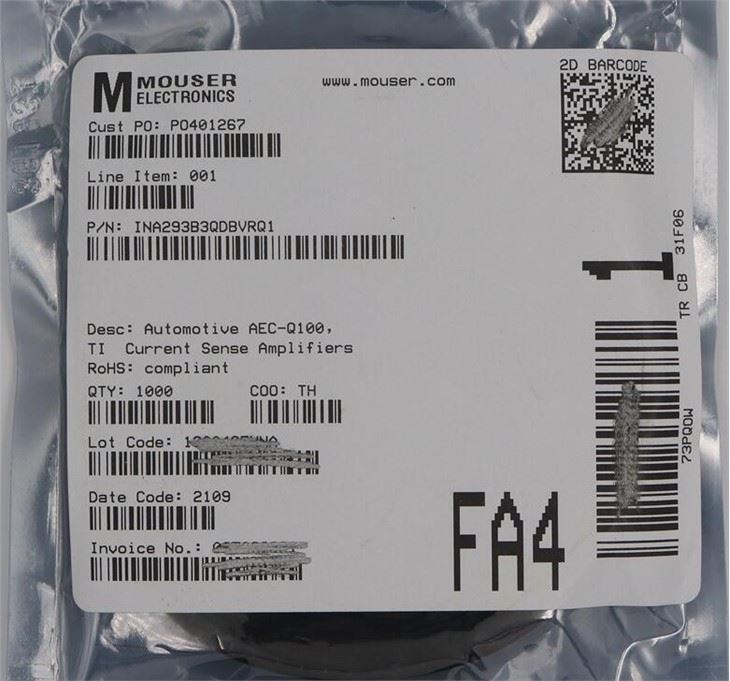

INA293B3QDBVRQ1

توضیحات



INA293 -Q1 تقویت کننده حس جریان فوق العاده دقیق است که می تواند قطره ولتاژ در سراسر مقاومت شنت بیش از طیف گسترده ای از حالت مشترک از –4 ولت تا 110 V اندازه گیری است. ولتاژ حالت مشترک منفی به دستگاه اجازه می دهد تا در زیر زمین عمل کند و به این ترتیب اندازه گیری دقیق جریان های چرخش مجدد در کاربردهای نیم پل را همراهی می کند. ترکیب یک ولتاژ افست پایین، خطای سود کوچک و CMRR DC بالا، اندازه گیری جریان بسیار دقیق را قادر می سازد. INA293-Q1 نه تنها برای اندازه گیری جریان DC طراحی شده است، بلکه برای کاربردهای پرسرعت (حفاظت سریع بیش از حد جریان سابق) با پهنای باند بالای ۱٫۳ مگاهرتز و CMRR AC ۸۵-dB (در ۵۰ کیلوهرتز) نیز طراحی شده است.

INA293-Q1 عمل از یک عرضه تنها 2.7-V به 20-V, رسم 1.5 میلی مترA از جریان عرضه. INA293-Q1 با پنج گزینه بهره در دسترس است: 20 V/V, 50 V/V, 100 V/V, 200 V/V, و 500 V/V. این گزینه های به دست آوردن آدرس گسترده محدوده پویا در حال حاضر سنجش برنامه های کاربردی.

INA293-Q1 بیش از محدوده دمای عملیاتی −40 درجه سانتی گراد تا +125 درجه سانتی گراد مشخص شده است و در یک بسته SOT-23 صرفه جویی در فضا با دو گونه پین اوت ارائه می شود.



ویژگی



• AEC-Q100 واجد شرایط برای برنامه های کاربردی خودرو

–درجه حرارت 1: –40 درجه سانتی گراد به +125 درجه سانتی گراد, TA

• قابلیت ایمنی عملکردی

– مستندات در دسترس برای کمک به عملکرد طراحی سیستم ایمنی

ولتاژ حالت مشترک گسترده:

– ولتاژ عملیاتی: −4 ولت به +110 ولت

– ولتاژ بقا: −20 ولت به +120 ولت

• CMRR عالی: – 160-dB DC-CMRR – 85-dB AC-CMRR در 50 کیلوهرتز

• دقت: – بهره:

• به دست آوردن خطا: ±0.15٪ (حداکثر)

• بهره رانش: ±10 ppm/ درجه سانتی گراد (حداکثر) – افست:

• ولتاژ افست: ±15 میکرو ولت (معمولی)

• افست رانش: ±0.05 میکرو ولت / درجه سانتی گراد (معمولی)

دستاوردهای موجود:

– INA293A1-Q1, INA293B1-Q1 : 20 V/V

– INA293A2-Q1, INA293B2-Q1 : 50 V/V

– INA293A3-Q1, INA293B3-Q1 : 100 V/V

– INA293A4-Q1, INA293B4-Q1 : 200 V/V

– INA293A5-Q1, INA293B5-Q1 : 500 V/V

• پهنای باند بالا: 1.3 مگاهرتز • نرخ Slew: 2.5 V/μs

• جریان کویسنت: 1.5 میلی متر



برنامه



• 48-V خودرو

کنترل سلنوئید

• مبدل 48-V DC/DC

• کنترل شیر
