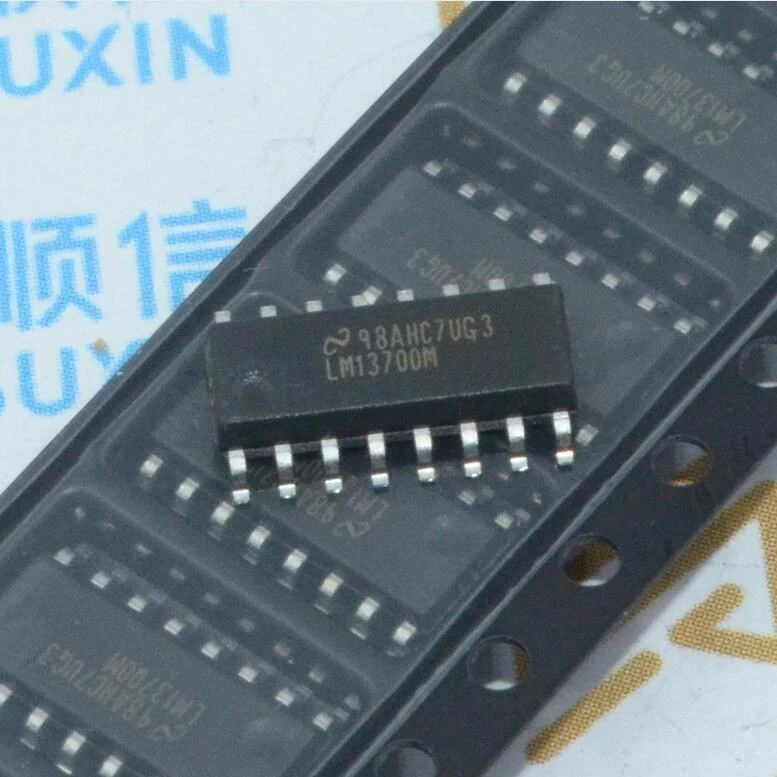

LM13700M

ویژگی

●Gm قابل تنظیم بیش از 6 دهه

●عالی gm خطی

●تطبیق عالی بین تقویت کننده ها

●دیودهای خطی برای کاهش تحریف خروجی

●بافرهای Impedance بالا

●نسبت سیگنال به نویز خروجی بالا

برنامه

●تقویت کننده های کنترل شده فعلی

●تقویت کننده های صوتی استریو

●Impedances Current-Controlled

●فیلترهای کنترل شده فعلی

●نوسان گرهای کنترل شده فعلی

●Multiplexers

●تایمرها

●مدارهای نمونه و نگه

توضیحات

سری LM13700 شامل دو تقویت کننده ترانسرسانایی کنترل شده فعلی است که هر کدام دارای ورودی های دیسپالی و یک خروجی push-pull هستند. این دو تقویت کننده لوازم مشترکی دارند اما در غیر این صورت به طور مستقل عمل می کنند. دیودهای خطی در ورودی ها برای کاهش تحریف و اجازه سطوح ورودی بالاتر ارائه می شوند. نتیجه بهبود سیگنال به نویز 10 dB اشاره به 0.5 درصد THD است. بافرهای مانع بالا ارائه می شوند که به ویژه برای تکمیل محدوده پویای تقویت کننده ها طراحی شده اند. بافرهای خروجی LM13700 با جریان های LM13600 متفاوت هستند که جریان های سوگیری ورودی آن ها (و به این ترتیب سطح DC خروجی آن ها) مستقل از IABC است. این ممکن است در عملکرد برتر از LM13600 در برنامه های کاربردی صوتی منجر شود.
