دانلود: LMP8480MMX-S.pdf

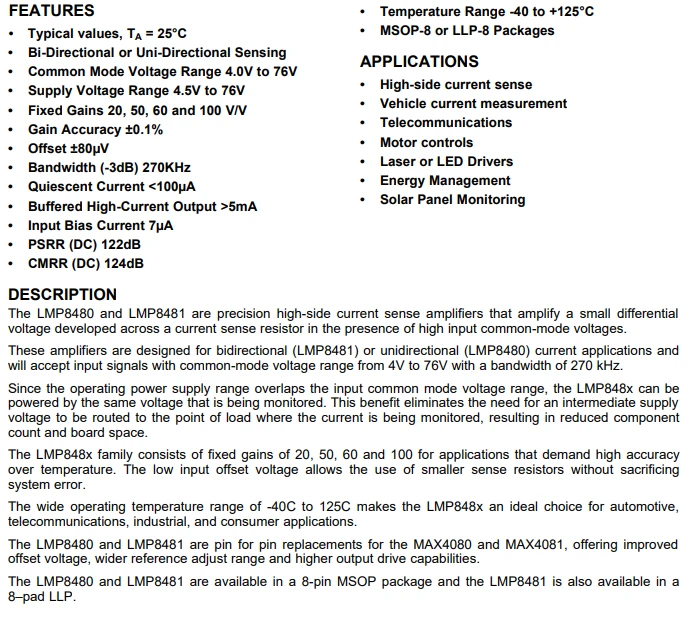

LMP8480 و LMP8481 تقویت‌کننده‌های دقیق حس جریان بالا هستند که یک ولتاژ دیفرانسیل کوچک ایجاد شده در مقاومت حس جریان را در حضور ولتاژهای معمولی ورودی بالا تقویت می‌کنند. این تقویت کننده ها برای کاربردهای جریان دو طرفه (LMP8481) یا یک طرفه (LMP8480) طراحی شده اند و سیگنال های ورودی با محدوده ولتاژ حالت مشترک از 4 ولت تا 76 ولت با پهنای باند 270 کیلوهرتز را می پذیرند. از آنجایی که محدوده منبع تغذیه عملیاتی با محدوده ولتاژ حالت معمول ورودی همپوشانی دارد، LMP848x می تواند با همان ولتاژی که تحت نظارت است تغذیه شود. این مزیت نیاز به ولتاژ منبع تغذیه متوسط ​​را برای هدایت به نقطه باری که جریان در آن نظارت می شود را حذف می کند و در نتیجه تعداد قطعات و فضای برد کاهش می یابد.
