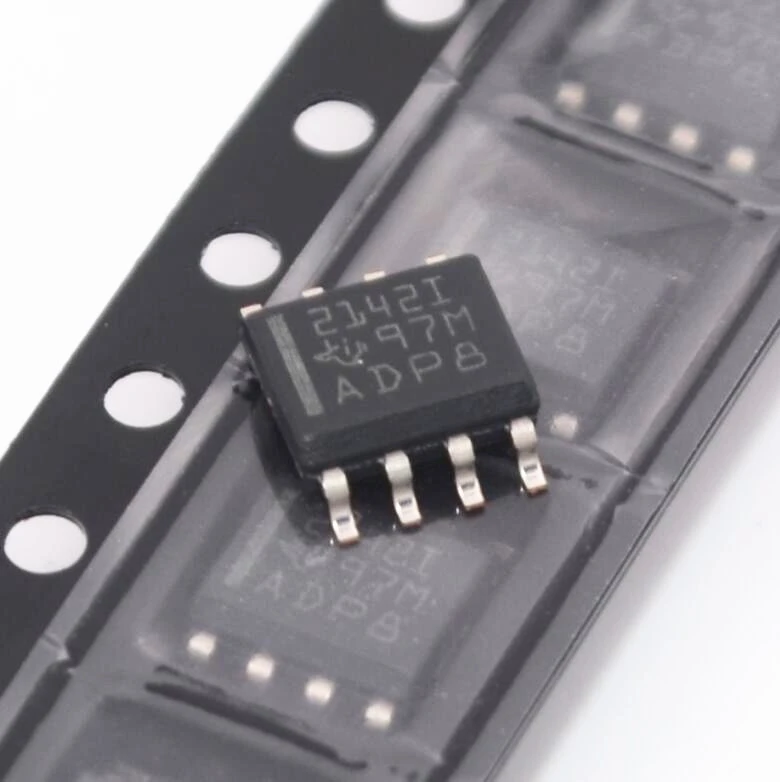

TLE2142IDR

●صدای کم

10 هرتز ..... 15 nV/√Hz

۱ کیلوهرتز.. 10.5 nV/√Hz

●قابلیت بار pF 10000

●20-mA Min جریان خروجی مدار کوتاه

●7-V/μs Min Slew Rate

●محصول با پهنای باند بهره بالا... 5.9 مگاهرتز

●پایین VIO ..... 500 میکرو ولت حداکثر در 25 درجه سانتی گراد

●عرضه تک یا اسپلیت .. 4 وات تا 44 وات

●زمان اسکان سریع ۳۴۰ ns تا ۰٫۱٪ ۴۰۰ ns تا ۰٫۰۱٪

●بازیابی اشباع ..... ۱۵۰ ns

●خروجی بزرگ نوسان VCC− +0.1 V به VCC+ − 1 V

توضیحات

دستگاه های TLE214x و TLE214xA با کارایی بالا، تقویت کننده های عملیاتی جبران داخلی ساخته شده با استفاده از فرایند تکزاس اینسترومنتز مکمل دوقطبی اکسکالیبر هستند. TLE214xA درجه ولتاژ افست تنگ تر از TLE214x است. هر دو ارتقاء پین سازگار با محصولات صنعت استاندارد است.

طراحی شامل یک مرحله ورودی است که به طور همزمان به نویز پایین صوتی باند 10.5 nV/√هرتز با گوشه 10 هرتز 1/f و متقارن 40-V/μs نرخ slew به طور معمول با بار تا 800 pF دست می یابد. در نتیجه تحریف پایین و پهنای باند قدرت بالا در برنامه های کاربردی صوتی با وفاداری بالا مهم است. زمان حل و فصل سریع از 340 ns به 0.1٪ از یک گام 10-V با بار 2-kΩ/100-pF در رانندگان سریع عملگر / موقعیت مفید است. در شرایط آزمون مشابه، زمان اسکان تا ۰٫۰۱٪ ۴۰۰ ns است.

دستگاه ها با بارهای کاپی کاپی تا ۱۰ nF پایدار هستند، اگرچه پهنای باند ۶ مگاهرتز در این سطح بارگذاری بالا به ۱٫۸ مگاهرتز کاهش می یابد. به این ترتیب، TLE214x و TLE214xA برای نمونه کم افتادگی و نگه می دارد و بافر مستقیم کابل های بلند، از جمله حلقه های جریان 4-mA تا 20-mA مفید هستند.

طراحی ویژه همچنین نشان می دهد بی احساسی بهبود یافته به ذاتی یکپارچه مدار جزء mismatches به عنوان توسط 500 - میکروV حداکثر ولتاژ افست و 1.7 - μV / درجه سانتی گراد رانش معمولی شواهد. حداقل نسبت رد حالت مشترک و نسبت رد ولتاژ عرضه به ترتیب ۸۵ dB و ۹۰ dB است.

عملکرد دستگاه نسبتاً مستقل از ولتاژ عرضه بر روی ±۲-v تا ±۲۲-V است. ورودی ها می توانند بین VCC− − 0.3 به VCC+ − 1.8 V بدون القای برگشت فاز عمل کنند، اگرچه جریان ورودی بیش از حد ممکن است از هر ورودی بیش از محدوده ورودی حالت مشترک پایین تر جریان داشته باشد. مرحله خروجی تمام npn فراهم می کند تقریبا راه آهن به راه آهن نوسان خروجی VCC − − 0.1 به VCC + − 1 V تحت شرایط جریان نور بارگذاری. دستگاه می تواند شلوارک به هر دو عرضه حفظ از جریان خروجی در داخل محدود است، اما مراقبت باید گرفته شود تا اطمینان حاصل شود که حداکثر از بین رفتن قدرت بسته تجاوز نمی کند.

هر دو نسخه نیز می توانند به عنوان مقایسه کننده مورد استفاده قرار گیرند. ورودی های دیانتی VCC± می توانند بدون آسیب به دستگاه نگهداری شوند. تاخیر انتشار حلقه باز با سطح عرضه TTL به طور معمول 200 ns است. این می دهد نشانه خوبی به عنوان به مرحله خروجی بازیابی اشباع زمانی که دستگاه فراتر از حد نوسان خروجی توصیه می شود رانده.

هر دو TLE214x و TLE214xA در طیف گسترده ای از بسته ها در دسترس هستند، از جمله هر دو صنعت استاندارد 8 پین نسخه طرح کلی کوچک و فرم تراشه برای برنامه های کاربردی سیستم با تراکم بالا. دستگاه های پسوند C برای بهره برداری از ۰ تا ۷۰ درجه سانتی گراد، دستگاه های I-پسوند از −۴۰ تا ۱۰۵ درجه سانتی گراد، و دستگاه های M-پسوند بر فراز محدوده دمای کامل نظامی −۵۵ تا ۱۲۵ درجه سانتی گراد مشخص می شوند.
