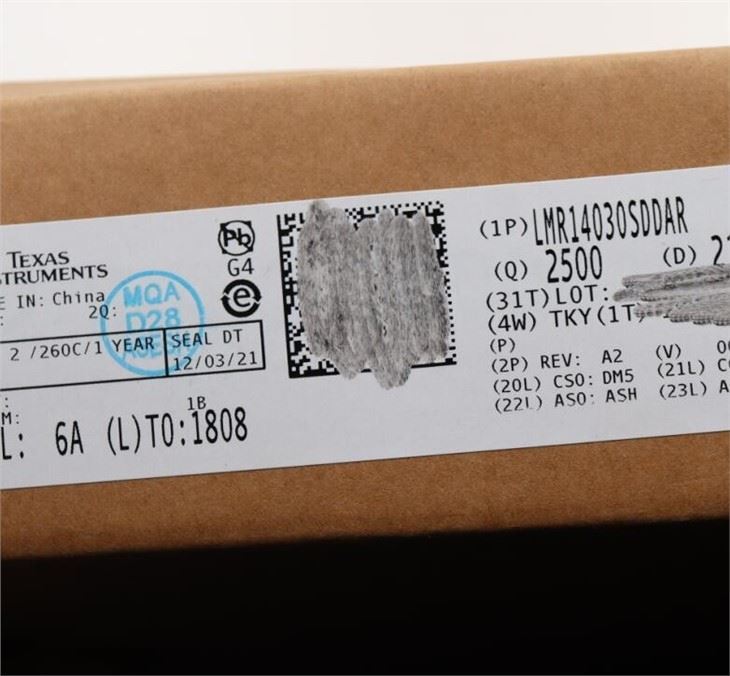

LMR14030SDDAR

توضیحات



LMR14030 40 V, 3.5 A step down regulator با یک MOSFET یکپارچه سمت بالا. با پهن محدوده ورودی از 4 وات تا 40 وات، آن را مناسب برای مختلف برنامه های کاربردی از صنعتی به خودرو برای قدرت شرطی شدن از منابع تنظیم نشده. The جریان quiescent تنظیم کننده است 40 میکروA در حالت خواب,که برای سیستم های باتری مناسب است. آن فوق العاده کم 1 جریان μA در حالت خاموش کردن بیشتر می تواند عمر باتری را طولانی کنید. یک سوئیچینگ قابل تنظیم گسترده محدوده فرکانس اجازه می دهد تا یا بهره وری و یا خارجی اندازه جزء به بهینه سازی شود. حلقه داخلی جبران خسارت به این معنی است که کاربر آزاد از وظیفه خسته کننده از حلقه طراحی جبران خسارت. این هم اجزای خارجی دستگاه را به حداقل می رسد. A دقت فعال کردن ورودی اجازه می دهد تا ساده سازی کنترل تنظیم کننده و قدرت سیستم توالی. The دستگاه همچنین دارای ویژگی های حفاظت ساخته شده مانند چرخه به چرخه حد فعلی، سنجش حرارتی و خاموش شدن به دلیل از بین رفتن قدرت بیش از حد، و حفاظت از بیش از حد خروجی.



ویژگی

• 4 V تا 40 V محدوده ورودی

• 3.5 جریان خروجی مداوم

• فوق العاده کم 40 μA عامل جریان Quiescent

• 90 mΩ بالا سمت MOSFET

• حداقل سوئیچ در زمان: 75 ns

• کنترل حالت فعلی

• فرکانس سوئیچینگ قابل تنظیم از 200 کیلوهرتز به 2.5 مگاهرتز

• همگام سازی فرکانس به ساعت خارجی

• جبران داخلی برای سهولت استفاده

• عملیات چرخه وظیفه بالا پشتیبانی

• دقت فعال کردن ورودی

• 1 μA خاموش کردن جریان

• نرم استارت خارجی

• حرارتی، بیش از حد و حفاظت کوتاه

• 8 پین HSOIC با پاورپد™ بسته بندی



برنامه



تنظیم باتری خودرو

منابع تغذیه صنعتی

سیستم های مخابراتی و داتکام

• باتری سیستم
