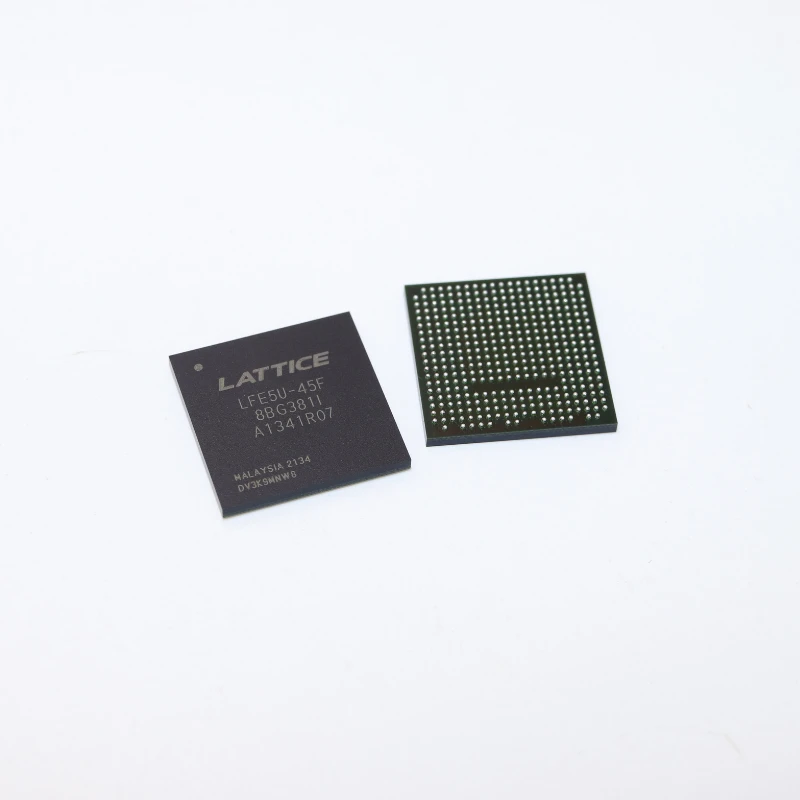

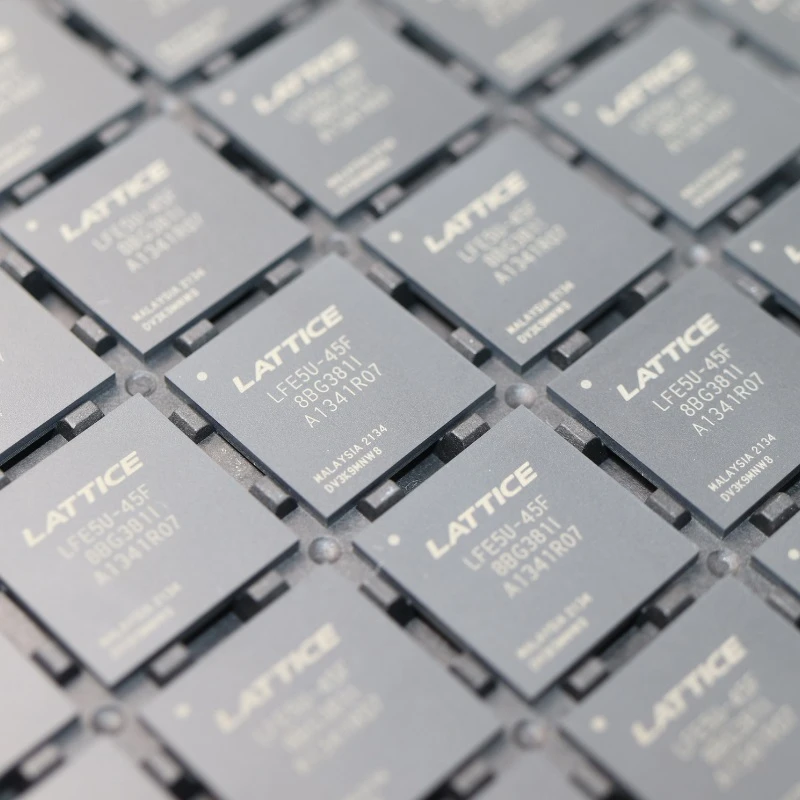

LFE5U-45F-8BG381I

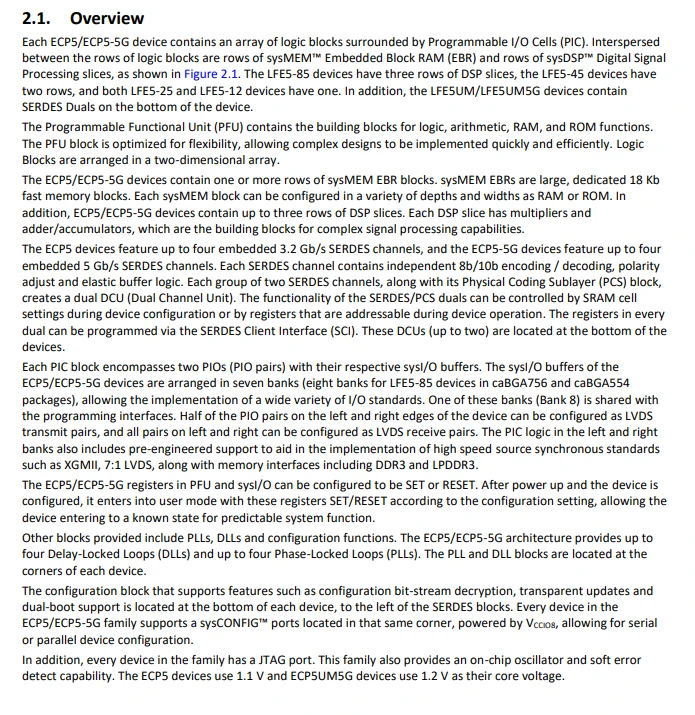

هر دستگاه ECP5/ECP{1}}G دارای آرایه‌ای از بلوک‌های منطقی است که توسط سلول‌های ورودی/خروجی قابل برنامه‌ریزی (PIC) احاطه شده‌اند. همانطور که در شکل 2.1 نشان داده شده است، بین ردیف های بلوک های منطقی، ردیف هایی از RAM بلوک جاسازی شده sysMEM (EBR) و ردیف هایی از برش های پردازش سیگنال دیجیتال sysDSP قرار دارند. دستگاه های LFE5-85 دارای سه ردیف از برش های DSP، دستگاه های LFE5-45 دارای دو ردیف، و هر دو دستگاه LFE{5-25 و LFE5-12 دارای یک ردیف هستند. علاوه بر این، دستگاه های LFE5UM/LFE5UM5G حاوی SERDES Duals در پایین دستگاه هستند.
