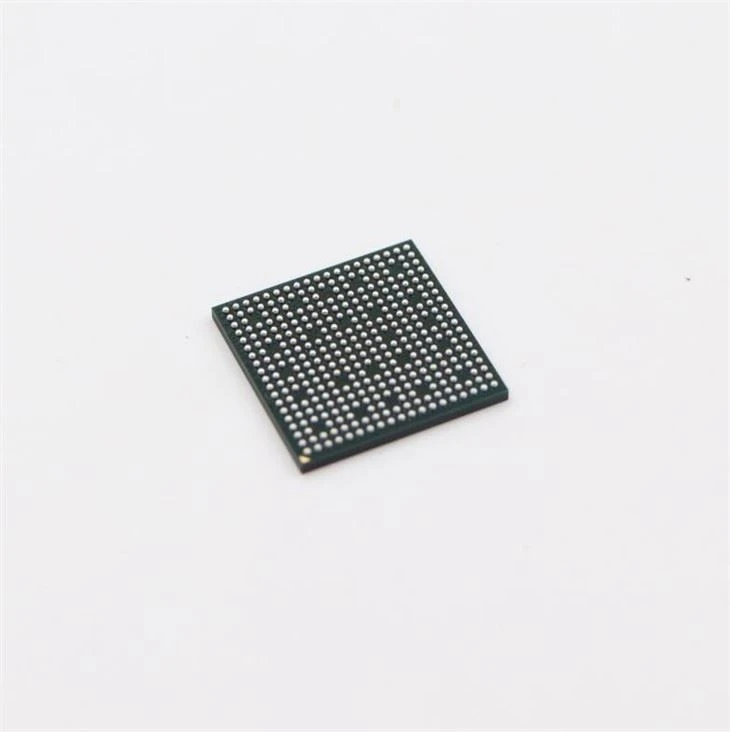

TMS320DM368ZCE

امکانات

• نکات برجسته

– رسانه دیجیتال با کارایی بالا سیستم روی تراشه (DMSoC)

– 432-نرخ ساعت ARM926EJ-S مگاهرتز

– دو موتور پردازشگر تصویر ویدئویی (HDVICP، MJCP).

- پشتیبانی از طیف وسیعی از رمزگشایی، رمزگشایی و عملیات کیفیت ویدیو

– زیرسیستم پردازش ویدیو

• موتور تشخیص چهره HW

• تغییر اندازه موتور از 1/16x به 8x

• 16-رابط AFE موازی بیتی (آنالوگ جلویی) تا 120 مگاهرتز

• رابط 4:2:2 (8-/16-بیت).

• 8-/16-bit YCC و حداکثر 24-Bit RGB888 خروجی دیجیتال

• 3 DAC برای خروجی ویدئو آنالوگ HD

• نمایشگر روی صفحه سخت افزار (OSD)

– قابلیت فیلمبرداری 1080p 30fps H.264 در حال پردازش

– تجهیزات جانبی شامل EMAC، USB 2.0 OTG، DDR2/NAND، 5 SPI، 2 UART، 2MMC/SD/SDIO، کلید اسکن

- 8 حالت مختلف بوت و قابل تنظیم حالت های ذخیره انرژی

– پین به پین ​​و نرم افزار سازگار با DM365

- دمای طولانی ({0}}ºC - 85ºC) در دسترس

– 3.3-V و 1.8-VI/O، 1.35-V Core

– 338-آرایه شبکه‌ای توپ را در فرآیند ۶۵ نانومتری پین کنید فن آوری

• رسانه دیجیتال با کارایی بالا سیستم روی تراشه (DMSoC)

– 432-نرخ ساعت ARM926EJ-S مگاهرتز

– رابط 4:2:2 (8-/16-بیت).

– قابلیت فیلمبرداری 1080p 30fps H.264 در حال پردازش

– پین سازگار با پردازنده های DM365

– کاملاً نرم افزاری سازگار با ARM9™

– دمای طولانی مدت برای 432-MHz در دسترس است دستگاه

• هسته ARM926EJ-S™

– پشتیبانی از 32-Bit و 16-Bit (حالت Thumb®) مجموعه دستورالعمل

- برنامه های افزودنی دستورالعمل DSP و سیکل تک مک

– فناوری ARM Jazelle®

- منطق ICE-RT تعبیه شده برای زمان واقعی اشکال زدایی

• معماری حافظه ARM9

– کش دستورالعمل 16 هزار بایتی

– کش داده 8 کیلوبایتی

– رم 32 هزار بایتی

- رام 16 هزار بایتی

- اندیان کوچولو

• دو پردازشگر تصویر ویدئویی موتورهای (HDVICP، MJCP).

- پشتیبانی از طیف وسیعی از رمزگذاری و رمزگشایی عملیات

– H.264، MPEG4، MPEG2، MJPEG، JPEG، WMV9/VC1

• زیرسیستم پردازش ویدیو

– Front End فراهم می کند:

  • موتور تشخیص چهره HW

  • سخت افزار IPIPE برای تصویر بلادرنگ در حال پردازش

   – تغییر اندازه موتور

    – تغییر اندازه تصاویر از 1/16x به 8x

– افقی/عمودی مجزا کنترل

– دو مسیر خروجی همزمان



• رابط IPIPE (IPIPEIF)

• رابط حسگر تصویر (ISIF) و CMOS رابط تصویرگر

• 16-رابط AFE موازی بیتی (آنالوگ جلویی) تا 120 مگاهرتز

• رابط بدون چسب برای ویدیوی معمولی رمزگشاها

• BT.601/BT.656/BT.1120 دیجیتال YCbCr رابط 4:2:2 (8-/16-بیت).

• ماژول هیستوگرام





شرح



توسعه‌دهندگان اکنون می‌توانند ویدیوی شفاف چند فرمتی را تا 1080p H.264 با سرعت 30 فریم بر ثانیه (رمزگذاری و رمزگشایی حلقه بسته) در طرح‌های ویدیوی دیجیتال خود بدون نگرانی از پشتیبانی فرمت ویدیویی، پهنای باند شبکه محدود، ظرفیت ذخیره‌سازی سیستم محدود یا هزینه ارائه دهند. پردازنده‌های ویدیویی جدید TMS320DM368 DaVinci™ از Texas Instruments Incorporated (TI).



DM368 قادر به پردازش ویدیوی HD در 1080p 30 فریم در ثانیه H.264 است و کاملاً پین به پین ​​با پردازنده های DM365 سازگار است، با استفاده از همان هسته ARM926EJ-S که با فرکانس 432 مگاهرتز کار می کند. این دستگاه DM368 مبتنی بر ARM از کدک‌های H.264BP/MP/HP، MPEG{14}}، MPEG{15}}، MJPEG و VC1/WMV9 واجد شرایط تولید پشتیبانی می‌کند و به مشتریان انعطاف‌پذیری برای انتخاب کدک ویدیویی مناسب برای برنامه آنها. این کدک ها بر روی پردازنده های مشترک مستقل (HDVICP و MJCP) اجرا می شوند که تمام نیازهای فشرده سازی را از هسته اصلی ARM بارگذاری می کنند. این به توسعه دهندگان اجازه می دهد تا عملکرد بهینه را از ARM برای برنامه های خود، از جمله نیازهای چند کانالی، چند جریانی و چند فرمتی خود، به دست آورند.



طراحان نظارت تصویری به راندمان فشرده سازی بیشتری دست می یابند تا فضای ذخیره سازی بیشتری را بدون فشار بر پهنای باند شبکه فراهم کنند. توسعه دهندگان پخش رسانه و برنامه های کاربردی مبتنی بر دوربین، مانند زنگ های ویدئویی، تابلوهای دیجیتال، ضبط کننده های ویدئوی دیجیتال، پخش کننده های رسانه ای قابل حمل و موارد دیگر، می توانند از مصرف کم انرژی استفاده کرده و با بهره گیری از مزیت های موجود، از قابلیت همکاری و همچنین مقیاس پذیری محصول اطمینان حاصل کنند. مجموعه کامل کدک های پشتیبانی شده در DM368.



همراه با ویدئوی HD چند فرمتی، DM368 همچنین دارای مجموعه‌ای از تجهیزات جانبی است که توسعه‌دهندگان را در هزینه و پیچیدگی سیستم صرفه‌جویی می‌کند تا یک رابط بدون درز را برای اکثر دستگاه‌های خارجی اضافی مورد نیاز برای برنامه‌های ویدئویی فعال کند. رابط حسگر تصویر به اندازه کافی انعطاف پذیر است تا از CCD، CMOS، و رابط های مختلف دیگر مانند BT.656، BT112{11}} پشتیبانی کند. DM368 همچنین سطح بالایی از یکپارچگی را با پشتیبانی از نمایشگر HD، از جمله سه مبدل داخلی دیجیتال به آنالوگ ویدیوی آنالوگ (DAC)، DDR2/mDDR، MAC اترنت، USB 2.0، صدای یکپارچه ارائه می‌کند. ، رابط پورت میزبان (HPI)، مبدل آنالوگ به دیجیتال و بسیاری ویژگی‌های دیگر که توسعه‌دهندگان را در هزینه‌های کلی سیستم صرفه‌جویی می‌کند و همچنین املاک و مستغلات روی بردهای مدار آنها را برای طراحی باریک‌تر و براق‌تر امکان‌پذیر می‌کند.
