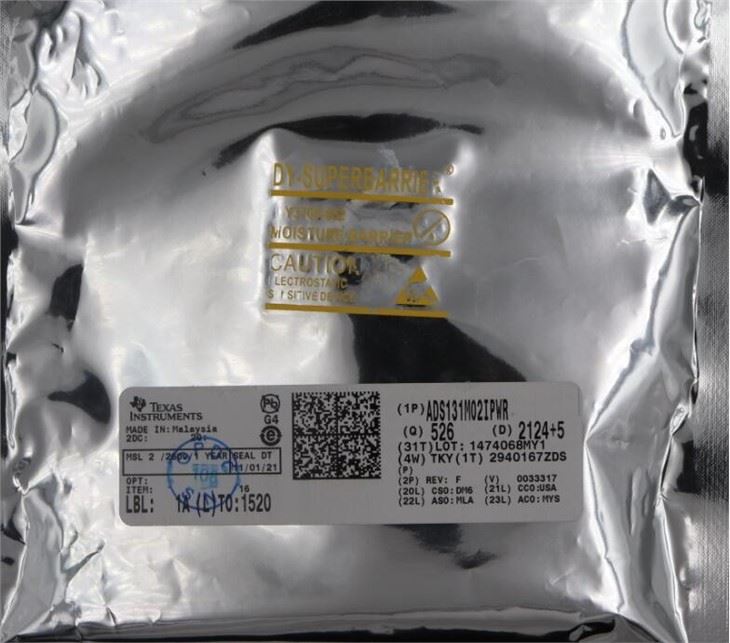

ADS131M02IPWR

شرح

ADS131M02 یک مبدل آنالوگ به دیجیتال (ADC) دو کاناله، نمونه‌برداری همزمان، 24-بیتی، دلتاسیگما (ΔΣ)، مبدل آنالوگ به دیجیتال (ADC) است که ویژگی‌های خاص اندازه‌گیری انرژی، توان کم و انرژی را ارائه می‌دهد. این دستگاه را برای اندازه‌گیری انرژی، اندازه‌گیری قدرت و کاربردهای قطع‌کننده مدار مناسب می‌سازد. ورودی‌های ADC می‌توانند مستقیماً به یک شبکه مقاومت یا یک ترانسفورماتور قدرت برای اندازه‌گیری ولتاژ یا به یک ترانسفورماتور جریان، شنت یا سیم‌پیچ روگووسکی برای اندازه‌گیری جریان متصل شوند.

کانال های ADC مجزا را می توان به طور مستقل بسته به ورودی سنسور پیکربندی کرد. یک تقویت کننده با نویز کم و قابل برنامه ریزی (PGA) برای تقویت سیگنال های سطح پایین، بهره هایی از 1 تا 128 را ارائه می دهد. علاوه بر این، این دستگاه کالیبراسیون فاز کانال به کانال و رجیسترهای کالیبراسیون آفست و بهره را برای کمک به حذف خطاهای زنجیره سیگنال یکپارچه می کند.

یک مرجع با رانش کم، 1.{2}}V در ناحیه برد مدار چاپی کاهش دهنده دستگاه (PCB) یکپارچه شده است. بررسی‌های اضافی چرخه‌ای اختیاری (CRC) روی داده‌های ورودی، خروجی داده و نقشه ثبت، یکپارچگی ارتباط را حفظ می‌کنند.

قسمت جلویی کامل آنالوگ (AFE) در یک بسته 20-پین TSSOP یا یک بسته بدون سرب 20-پین WQFN ارائه می‌شود و در محدوده دمای صنعتی -40 درجه تا +125 درجه مشخص می‌شود.

امکانات

• 2 نمونه ورودی دیفرانسیل به طور همزمان

• نرخ داده قابل برنامه ریزی تا 64 kSPS

• بهره قابل برنامه ریزی تا 128

• عملکرد نویز: – 102-محدوده دینامیکی دسی بل در افزایش=1، 4 kSPS - 80-محدوده دینامیکی دسی بل در بهره=64، 4 kSPS

• اعوجاج هارمونیک کل: -100 دسی بل

• ورودی های امپدانس بالا برای اتصال مستقیم سنسور: – امپدانس ورودی 330 کیلو اهم برای بهره های 1، 2 و 4 – امپدانس ورودی بزرگتر یا مساوی 1 MΩ برای بهره های 8، 16، 32، 64 و 128

• کالیبراسیون تاخیر فاز کانال به کانال قابل برنامه ریزی: – وضوح 244-ns، 8.{4}}MHz fCLKIN

• حالت تشخیص جریان امکان تشخیص دستکاری با قدرت بسیار کم را فراهم می کند

• پمپ بار منفی یکپارچه به سیگنال های ورودی در زیر زمین اجازه می دهد

• تداخل بین کانال ها: -120 دسی بل

• مرجع ولتاژ داخلی کم رانش

• بررسی افزونگی چرخه ای (CRC) روی نقشه ارتباطات و ثبت نام

• 2.7-V تا 3.6-V آنالوگ و منابع دیجیتال

• مصرف برق کم: 2.3 مگاوات در 3-V AVDD و DVDD

• بسته‌ها: 20-TSSOP یا 20-پین کردن WQFN

• محدوده دمای عملیاتی: -40 درجه تا مثبت 125 درجه

برنامه های کاربردی

• کنتور برق: تجاری و مسکونی

• قطع کننده مدار

• رله های حفاظتی

• متر کیفیت برق

• تجهیزات تست باتری

• سیستم های مدیریت باتری
