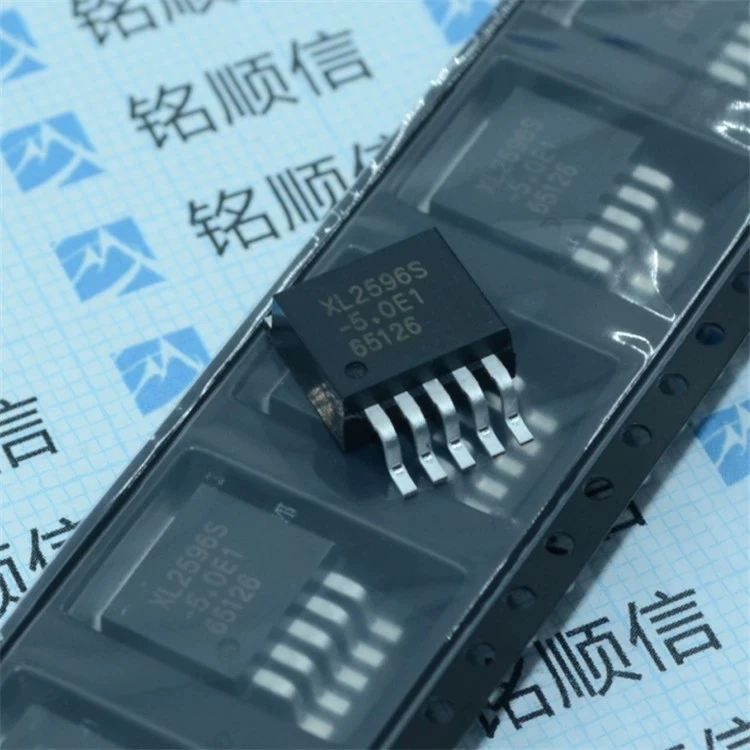

XL2596S-5.0E1

XL2596 یک مبدل DC/DC با فرکانس ثابت 150 کیلوهرتز است که قادر است بار 3A را با راندمان بالا، ریپل کم و تنظیم خط و بار عالی هدایت کند. تنظیم کننده که به حداقل تعداد اجزای خارجی نیاز دارد، استفاده از آن ساده است و شامل جبران فرکانس داخلی و یک نوسانگر فرکانس ثابت است.

توضیحات کلی

XL2596 یک مبدل DC/DC با فرکانس ثابت 150 کیلوهرتز است که می‌تواند بار 3 آمپر را با راندمان بالا، ریپل کم و تنظیم خط و بار عالی هدایت کند. تنظیم کننده که به حداقل تعداد اجزای خارجی نیاز دارد، استفاده از آن ساده است و شامل جبران فرکانس داخلی و یک نوسانگر فرکانس ثابت است. مدار کنترل PWM قادر است نسبت وظیفه را به صورت خطی از 0 تا 100 درصد تنظیم کند. یک تابع فعال، یک تابع حفاظت بیش از جریان در داخل ساخته شده است. هنگامی که تابع محدودیت جریان دوم اتفاق می افتد، فرکانس عملیات از 150 کیلوهرتز به 50 کیلوهرتز کاهش می یابد. یک بلوک جبران داخلی برای به حداقل رساندن تعداد اجزای خارجی تعبیه شده است.

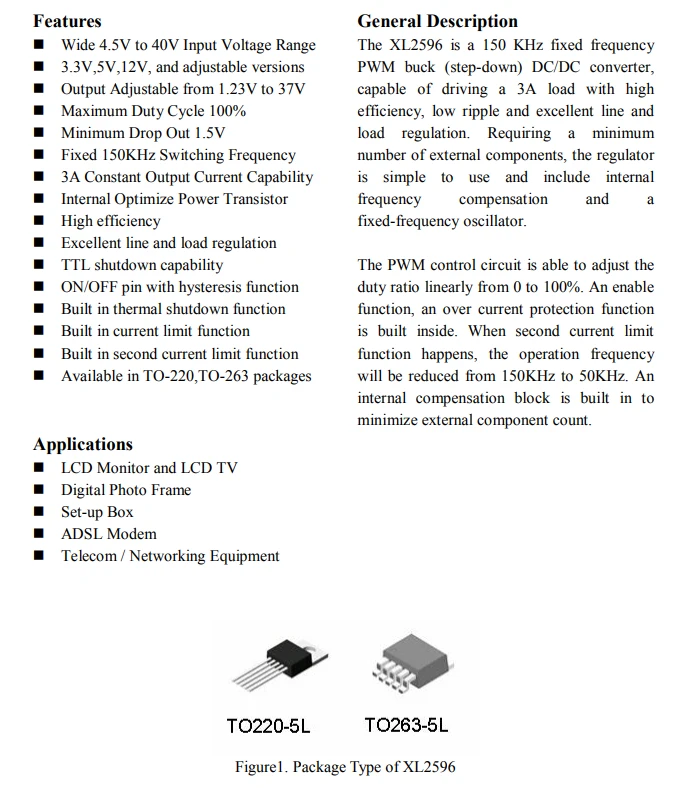

ویژگی ها

محدوده ولتاژ ورودی گسترده 4.5 ولت تا 40 ولت n 3.3 ولت، 5 ولت، 12 ولت و نسخه های قابل تنظیم

خروجی قابل تنظیم از 1.23 ولت تا 37 ولت

حداکثر چرخه کار 100٪

حداقل افت خروجی 1.5 ولت n فرکانس سوئیچینگ 150 کیلوهرتز ثابت

3A قابلیت جریان خروجی ثابت

ترانزیستور توان بهینه سازی داخلی

راندمان بالا

تنظیم خط و بار عالی

قابلیت خاموش کردن TTL

پین ON/OFF با عملکرد هیسترزیس

تعبیه شده در عملکرد خاموش شدن حرارتی
