دانلود: 74HC299D.000.000.000.00

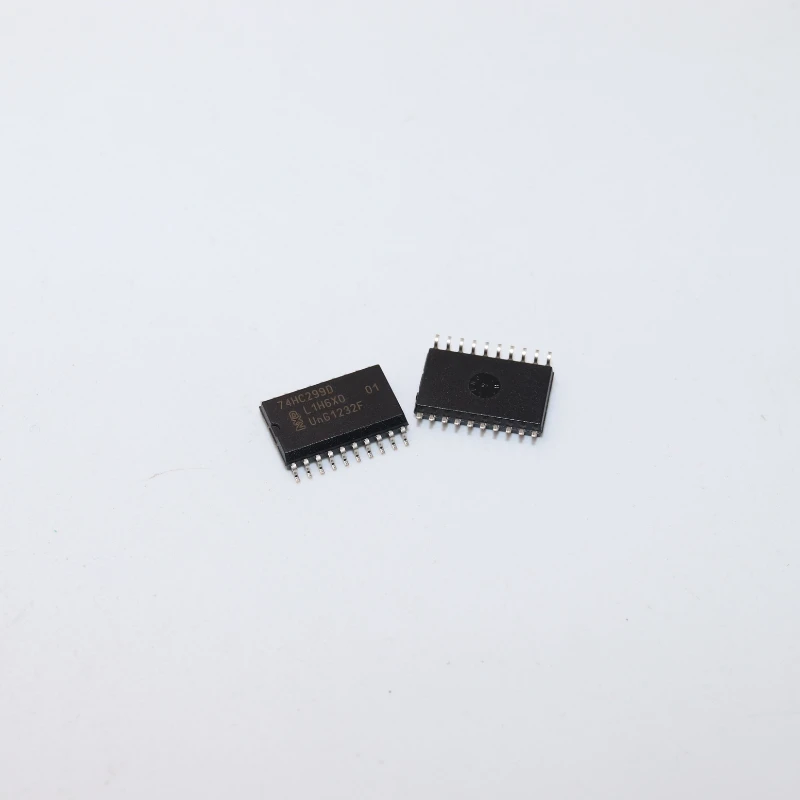

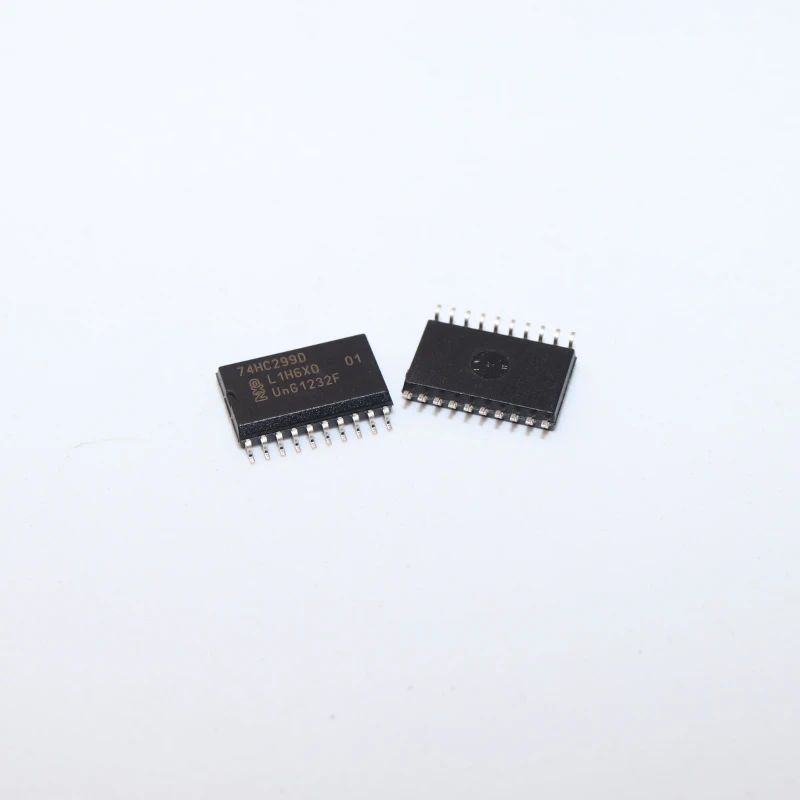

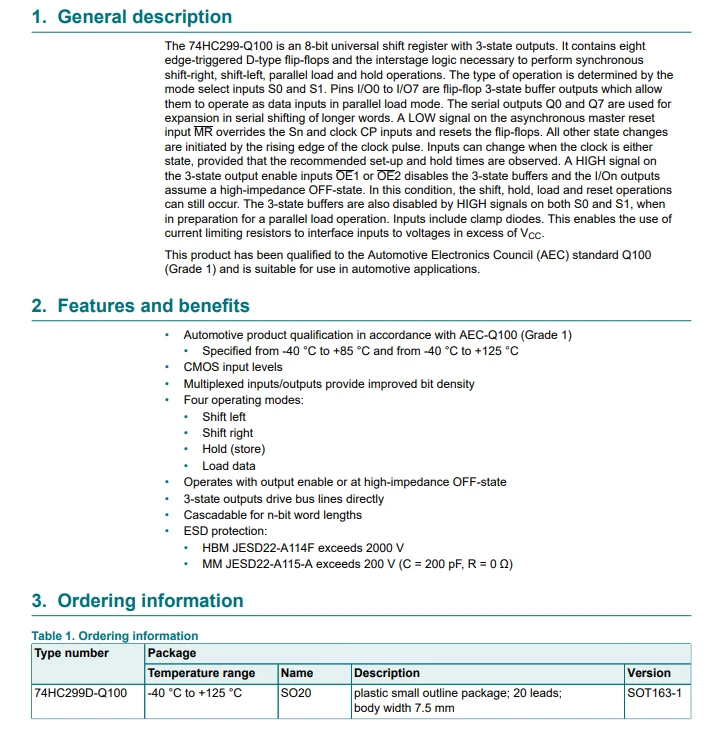

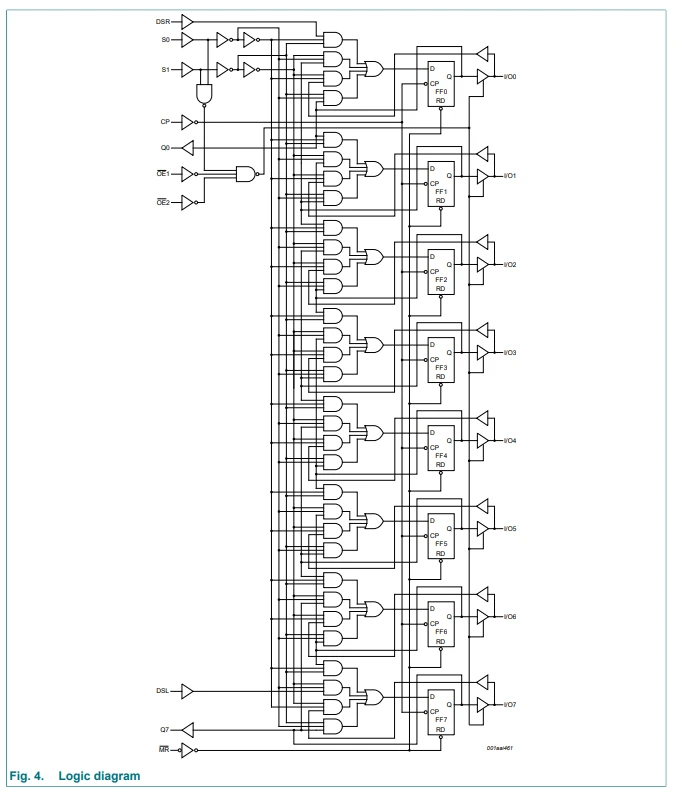

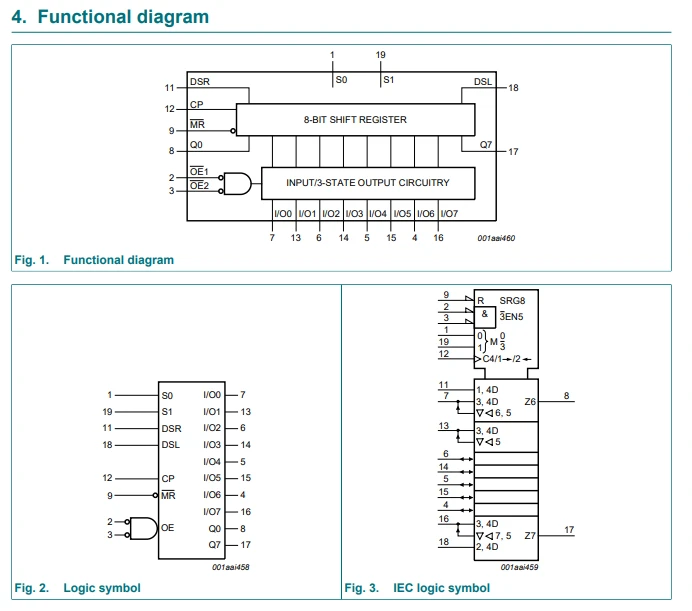

74HC299-Q1{{10}}0 یک 8-بیت ثبت جهانی شیفت با خروجی 3-وضعیت است. این شامل هشت فلیپ فلاپ نوع D با راه اندازی لبه و منطق بین مرحله ای لازم برای انجام عملیات همزمان شیفت-راست، شیفت-چپ، بار موازی و نگه داشتن است. نوع عملیات توسط ورودی های انتخاب حالت S{27}} و S1 تعیین می شود. پین های I/O0 تا I/O7 خروجی های بافر حالت فلیپ فلاپ 3- هستند که به آنها اجازه می دهد به عنوان ورودی داده در حالت بار موازی کار کنند. خروجی های سریال Q0 و Q7 برای گسترش در جابجایی سریال کلمات طولانی تر استفاده می شود. یک سیگنال LOW در ورودی بازنشانی اصلی ناهمزمان MR ورودی‌های Sn و clock CP را لغو می‌کند و فلیپ فلاپ‌ها را بازنشانی می‌کند. تمام تغییرات حالت دیگر با لبه بالارونده پالس ساعت آغاز می شود. ورودی‌ها می‌توانند وقتی ساعت در هر یک از حالت‌ها باشد، تغییر کنند، مشروط بر اینکه زمان‌های تنظیم و نگهداری توصیه‌شده رعایت شود. یک سیگنال HIGH در ورودی‌های 3-خروجی حالت فعال OE1 یا OE2 بافرهای حالت را غیرفعال می‌کند و خروجی‌های I/On حالت OFF با امپدانس بالا را فرض می‌کنند. در این شرایط، عملیات جابجایی، نگه داشتن، بارگذاری و تنظیم مجدد همچنان ممکن است رخ دهد. هنگام آماده شدن برای عملیات بارگذاری موازی، 3-بافرهای حالت نیز توسط سیگنال های HIGH در S0 و S1 غیرفعال می شوند. ورودی ها شامل دیودهای گیره هستند. این امکان استفاده از مقاومت های محدود کننده جریان را برای اتصال ورودی به ولتاژهای بیش از VCC فراهم می کند.
