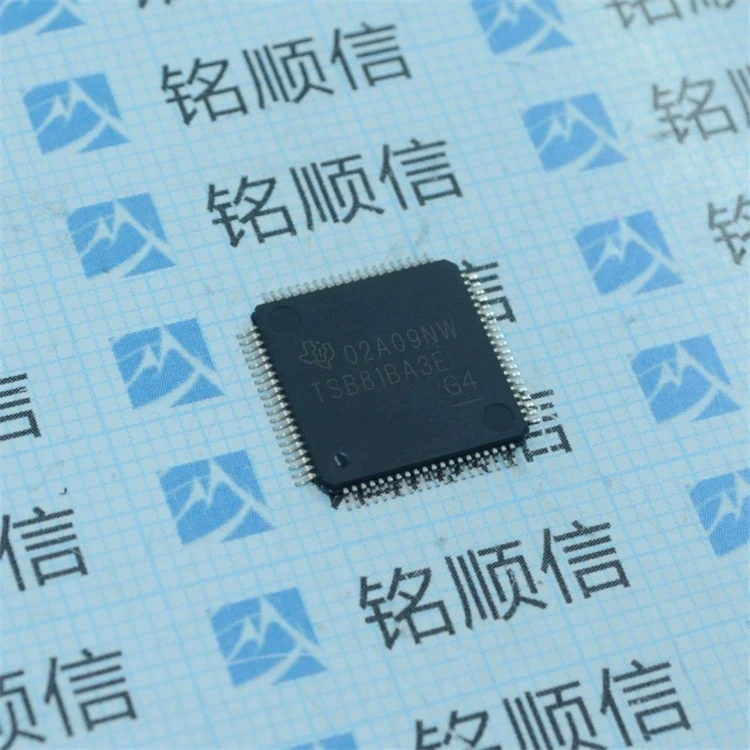

TSB81BA3EPFP

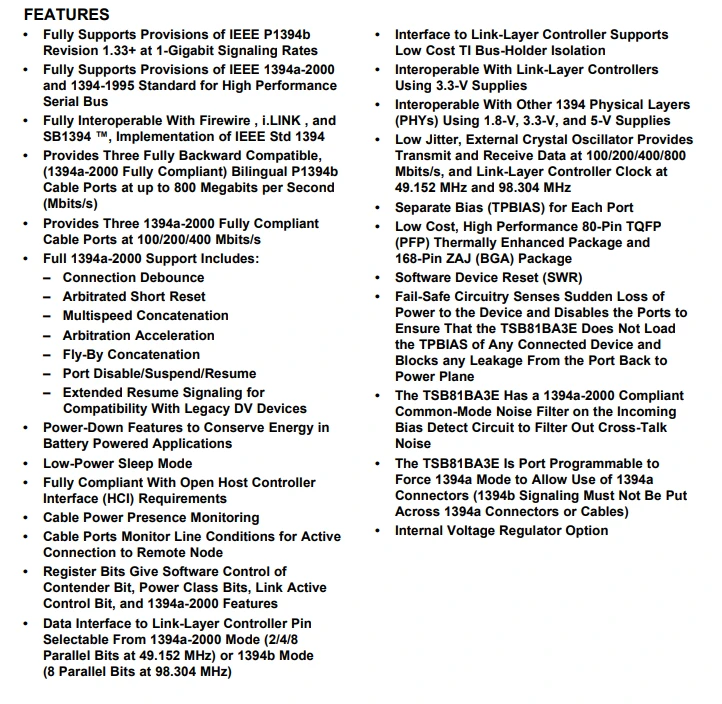

TSB81BA3E عملکردهای فرستنده گیرنده دیجیتال و آنالوگ مورد نیاز برای پیاده سازی یک گره سه پورت در یک شبکه IEEE 1394 مبتنی بر کابل را فراهم می کند. هر پورت کابل دارای دو فرستنده و گیرنده خط دیفرانسیل است. فرستنده ها شامل مدارهایی برای نظارت بر شرایط خط در صورت نیاز برای تعیین وضعیت اتصال، برای مقداردهی اولیه و داوری، و برای دریافت و ارسال بسته هستند. TSB81BA3E برای رابط با یک کنترل کننده لایه پیوند (LLC)، مانند TSB82AA2, TSB12LV21, TSB12LV26, TSB12LV32, TSB42AA4, TSB42AB4, TSB12LV, TSB12LV, TSB12LV{{{51}B6}1 یا{59}B61 طراحی شده است. همچنین ممکن است پورت کابل به پورت کابل به یک لایه 1394 Link + PHY یکپارچه مانند TSB43AB2 متصل شود. هنگامی که ترمینال VREG{32}}PD (ترمینال 73 در بسته PFP و ترمینال B7 در بسته ZAJ) به GND متصل است، TSB81BA3E می‌تواند با یک منبع تغذیه 3.{31}}V تغذیه شود. VREG{35}}PD تنظیم‌کننده داخلی 3.3-V تا 1.{39}}V را فعال می‌کند که 1.95-V را به هسته ارائه می‌کند. The When VREG{42}}PD is pulled high to VDD from حداقل یک 1-kΩ مقاومت تنظیم کننده داخلی TSB81BA3E خاموش است و دستگاه می تواند توسط دو منبع تنظیم شده خارجی جداگانه تغذیه شود: 3.{47} }V برای I/Os و 1.{49}}V برای هسته. ولتاژ هسته به پایانه‌های PLLVDD-CORE و DVDD-CORE مطابق با شرایط مورد نیاز در شرایط کاری توصیه‌شده (1.{53}}V nominal) عرضه می‌شود. پایانه های PLLVDD-CORE باید از پایانه های DVDD-CORE جدا شوند. پایانه‌های PLLVDD-CORE و DVDD-CORE باید با خازن‌های 1 uF جدا شوند تا منبع تغذیه مربوطه تثبیت شود. همچنین ممکن است از خازن های بای پس فرکانس بالا 0.10uF و 0.01uF نیز استفاده شود.
