W25Q64CVZEIG

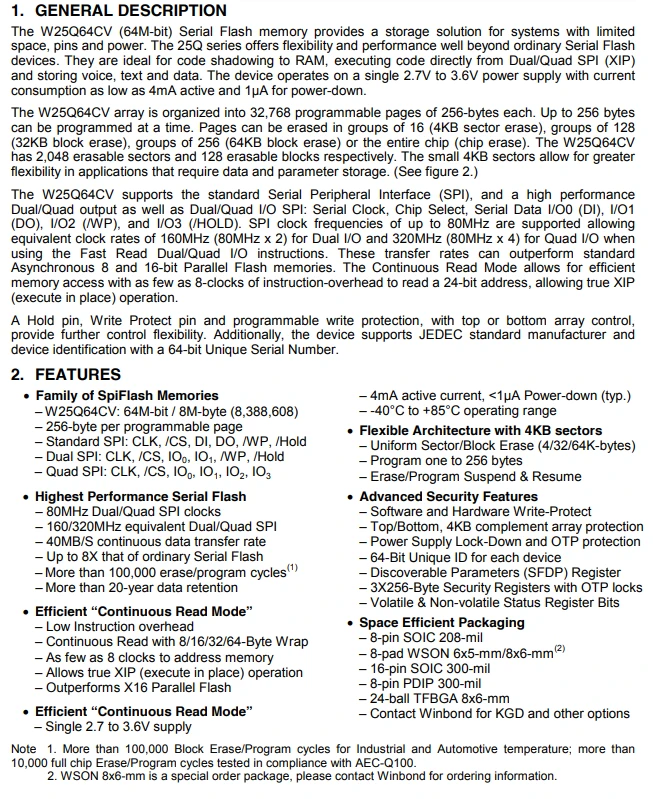

حافظه فلش سریال W25Q64CV (64M-bit) یک راه حل ذخیره سازی برای سیستم هایی با فضا، پین و قدرت محدود ارائه می دهد. سری 25Q انعطاف پذیری و عملکردی فراتر از دستگاه های فلش سریال معمولی ارائه می دهد. آنها برای سایه زدن کد به رم، اجرای کد مستقیم از Dual/Quad SPI (XIP) و ذخیره صدا، متن و داده ایده آل هستند. این دستگاه با یک منبع تغذیه 2.7 ولت تا 3.6 ولت با مصرف جریان 4 میلی آمپر فعال و 1 µA برای قطع برق کار می کند.



آرایه W25Q64CV در 32768 صفحه قابل برنامه ریزی هر کدام 256-بایت سازماندهی شده است. حداکثر 256 بایت را می توان در یک زمان برنامه ریزی کرد. صفحات را می توان در گروه های 16 تایی (پاک کردن بخش 4 کیلوبایتی)، گروه های 128 تای (حذف بلوک 32 کیلوبایتی)، گروه های 256 تای (پاک کردن بلوک های 64 کیلوبایتی) یا کل تراشه (پاک کردن تراشه) پاک کرد. W25Q64CV به ترتیب دارای 2،{21}}48 بخش قابل پاک کردن و 128 بلوک قابل پاک کردن است. بخش‌های کوچک 4 کیلوبایتی، انعطاف‌پذیری بیشتری را در برنامه‌هایی که به ذخیره‌سازی داده‌ها و پارامترها نیاز دارند، می‌دهد. (شکل 2 را ببینید.) W25Q64CV از رابط استاندارد سریال جانبی (SPI) و یک خروجی Dual/Quad با کارایی بالا و همچنین SPI Dual/Quad I/O پشتیبانی می کند: ساعت سریال، انتخاب تراشه، I/O0 داده سریال (DI) )، I/O1 (DO)، I/O2 (/WP)، و I/O3 (/HOLD). فرکانس‌های ساعت SPI تا 80 مگاهرتز پشتیبانی می‌شوند که در هنگام استفاده از دستورالعمل‌های Fast Read Dual/Quad I/O، نرخ کلاک معادل 160 مگاهرتز (80 مگاهرتز x 2) برای ورودی/خروجی دوگانه و 320 مگاهرتز (80 مگاهرتز در 4) برای ورودی/خروجی چهارگانه پشتیبانی می‌شود. این نرخ‌های انتقال می‌توانند از حافظه‌های فلش موازی استاندارد 8 و {33}}بیتی بهتر عمل کنند. حالت خواندن پیوسته امکان دسترسی کارآمد به حافظه را با کمتر از 8-ساعت از سربار دستورالعمل برای خواندن یک آدرس 24-بیتی فراهم می‌کند و به عملیات XIP واقعی (اجرا در محل) اجازه می‌دهد. پین Hold، Write Protect و حفاظت از نوشتن قابل برنامه ریزی، با کنترل آرایه بالا یا پایین، انعطاف پذیری بیشتری را در کنترل فراهم می کند. علاوه بر این، دستگاه از استاندارد JEDEC سازنده و شناسایی دستگاه با شماره سریال منحصر به فرد 64-بیتی پشتیبانی می‌کند.
