ADC3244IRGZR

مشخصات و ویژگی های کلیدی

کانال ها: 2 کانال ورودی آنالوگ. ماوس الکترونیک+1

وضوح: 14 بیت

حداکثر نرخ نمونه: تا 125 MSPS.

ولتاژ منبع تغذیه: منبع تغذیه 1.8 ولت برای هر دو حوزه آنالوگ و دیجیتال.

رابط خروجی سریال LVDS (SLVDS): یک رابط خروجی LVDS سریالی دو سیمه تعداد پین ها را کاهش می دهد و از توان عملیاتی بالا پشتیبانی می کند.

بافر ساعت ورودی: شامل یک بافر ساعت ورودی تقسیم{0} بر 1، -2 یا -4 است.

معیارهای عملکرد: SNR معمولی ~72.4 dBFS، SFDR ~87 dBc در f_IN=70 مگاهرتز.

مصرف برق کم: تقریباً 116 میلی وات در هر کانال در 125 MSPS.

جداسازی کانال: بسیار بالا، ~105 دسی بل.

سایر ویژگی‌ها: دیتر داخلی، معماری چاپر، پشتیبانی از همگام‌سازی چند تراشه.

برنامه های کاربردی

ADC3244IRGZR برای سیستم هایی طراحی شده است که به خطی بودن بالا، توان کم و توان عملیاتی بالا نیاز دارند، مانند:

سیستم‌های جمع‌آوری داده با سرعت-بالا

سیستم‌های ارتباطی (هنگام دیجیتالی کردن سیگنال‌های آنالوگ جلو-)

ابزار دقیق و تجهیزات تست

سیستم‌های ADC همگام‌شده چند کاناله-

اطلاعات سفارش و بسته بندی

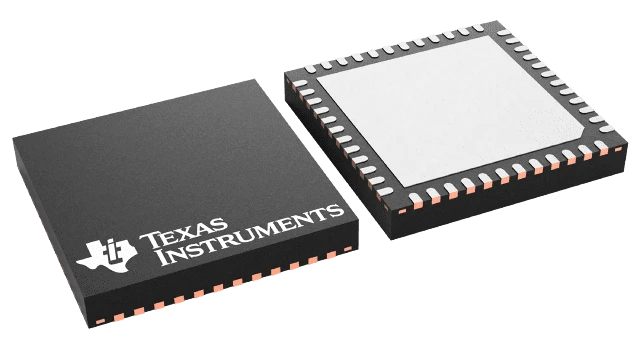

بسته بندی: VQFN-48 (7 میلی متر × 7 میلی متر) نوع RGZ.

محدوده دمای عملیاتی: -40 درجه تا درجه صنعتی +85 درجه.

توجه طراحی: به درایور ورودی با سرعت بالا-، چیدمان مناسب برای نویز کم و عملکرد آنالوگ خوب نیاز دارد.
