ADP1755

ویژگی های کلیدی

نوع:تنظیم کننده خطی کم خروجی CMOS

محدوده ولتاژ ورودی:1.6 ولت تا 3.6 ولت

محدوده ولتاژ خروجی:قابل تنظیم از 0.75 ولت تا 3.3 ولت (تنظیم شده از طریق مقاومت های خارجی)

جریان خروجی:تا 1.2 A

ولتاژ خروج:105 میلی ولت معمولی در بار 1.2 آمپر

دقت:± 1% بیش از خط، بار و دما

نسبت رد منبع تغذیه (PSRR):70 دسی بل در 10 کیلوهرتز

جریان ساکن:2.5 میلی آمپر معمولی

عملکرد نویز:75 μVrms (10 هرتز تا 100 کیلوهرتز)

ویژگی های حفاظتی:

حفاظت در برابر جریان بیش از حد

خاموش شدن حرارتی

شروع نرم-برای راه اندازی کنترل شده

فعال کردن پین:خاموش کردن منطقی{0}}برای کاهش مصرف برق

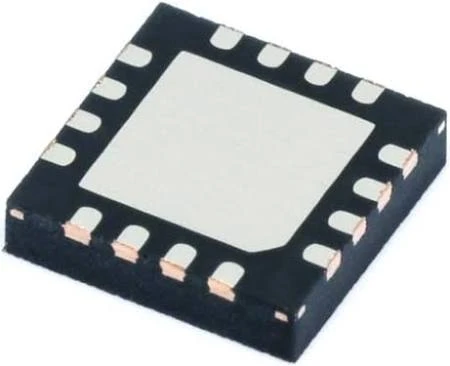

نوع بسته:LFCSP 16 لید (4 میلی متر × 4 میلی متر)

محدوده دمای عملیاتی:-40 درجه تا +125 درجه (صنعتی)

رتبه بندی ESD:2 کیلوولت (HBM)

RoHS / REACH:سازگار، سرب-رایگان

---

نکات برجسته عملکرد

پاسخ گذرا سریعایده آل برای بارهای دیجیتالی با سرعت بالا-

عملکرد پایدار با خازن های سرامیکی کوچک(4.7 μF ورودی/خروجی)

PSRR عالی و نویز کمبرای مدارهای RF و آنالوگ

نسخه خروجی قابل تنظیم (ADP1755)اجازه می دهد تا تنظیم ولتاژ خوب

رها کردن{0}}سازگار با ADP1754 (نسخه خروجی ثابت)

---

برنامه های کاربردی

منبع تغذیه برای FPGA ها، DSP ها و پردازنده ها

ارسال-تنظیمات مبدل‌های DC-

مدارهای سیگنال آنالوگ و مختلط{0}}حساس

RF و سیستم های ارتباطی

دستگاه های قابل حمل، باطری- یا صنعتی
