AP2281-3WG-7

ویژگی های کلیدی

نوع:سوئیچ بار بالا- جانبی (با کنترل سرعت حرکت)

تعداد کانال ها: 1

محدوده ولتاژ عملیاتی: 1.5 V – 5.5 V

در -مقاومت (R_{DS (روشن)}):70 mΩ معمولی @ 5 V، بار 1 A

جریان خروجی پیوسته:تا 2 A

تخلیه خروجی:بله (کشش فعال-پایین)

زمان افزایش (نرخ ضربه):0.5 میلی ثانیه معمولی (کنترل شده)

مسدود کردن جریان معکوس:بله

جریان تامین ساکن (I_Q):85 µA معمولی

جریان خاموش شدن:1 µA معمولی

آستانه فعال سازی منطقی:سازگار با منطق 1.2 ولت - 5 ولت

ویژگی های حفاظتی:

محدودیت جریان یکپارچه (2 A معمولی)

حفاظت از خاموش شدن حرارتی (150 درجه معمولی)

قفل کم ولتاژ (UVLO)

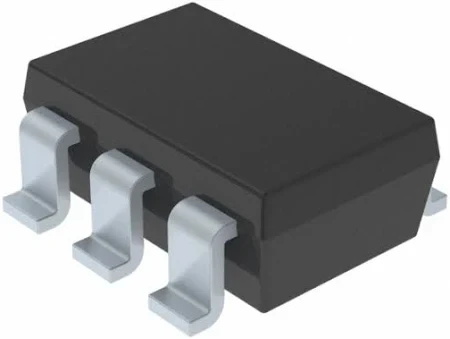

نوع بسته:SOT-26 / SOT-23-6

اندازه بسته بندی:2.9 میلی متر × 1.6 میلی متر × 1.1 میلی متر

نصب:نصب سطحی (SMD)

محدوده دمای عملیاتی:-40 درجه تا +85 درجه

RoHS / REACH:سازگار و Pb-رایگان

---

نکات برجسته عملکرد

پایین R_{DS (روشن)}برای حداقل افت ولتاژ و راندمان بالا

برای محدود کردن جریان هجومی، روشن کردن{0}}روش کنترل شده

مسیر تخلیه یکپارچه برای خاموش کردن سریع-

حفاظت جامع از خطا (جریان، حرارتی، UVLO)

کنترل سطح منطقی{0}}سازگار با میکروکنترلرها و PMIC

بسته SOT 6{1}} جمع و جور ایده آل برای برنامه های قابل حمل و با باتری

---

برنامه های کاربردی

توزیع نیرو و مدیریت بار در سیستم های تعبیه شده

سوئیچینگ برق USB و I/O

وسایل الکترونیکی قابل حمل و دستی

سنسورهای هوشمند و ماژول های اینترنت اشیا

گیت برق و زیرسیستم کنترل را امکان پذیر می کند
