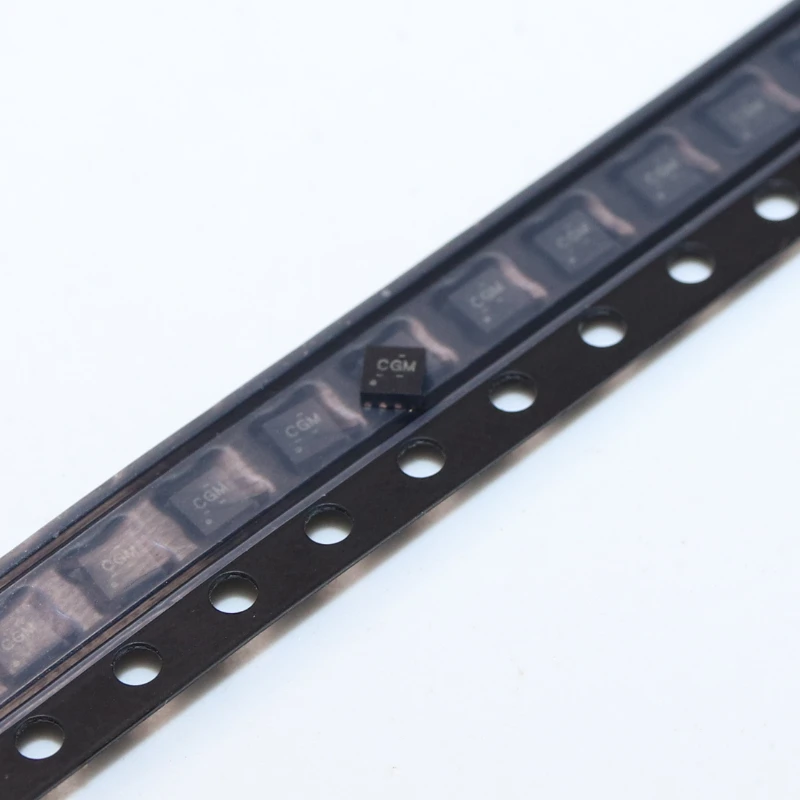

BQ24315DSGR

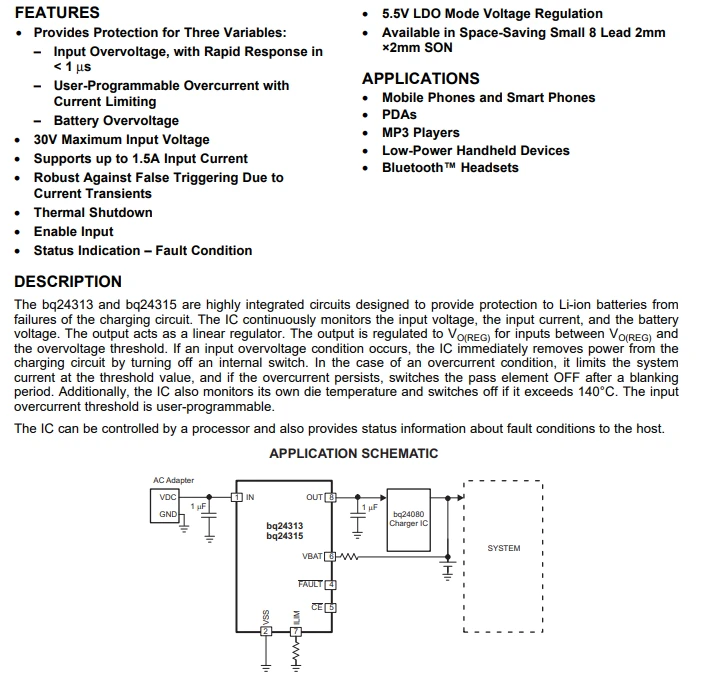

bq24313 و bq24315 مدارهای بسیار یکپارچه ای هستند که برای محافظت از باتری های لیتیوم یونی در برابر خرابی مدار شارژ طراحی شده اند. آی سی به طور مداوم ولتاژ ورودی، جریان ورودی و ولتاژ باتری را کنترل می کند. خروجی به عنوان یک تنظیم کننده خطی عمل می کند. خروجی به VO(REG) برای ورودی های بین VO(REG) و آستانه اضافه ولتاژ تنظیم می شود. اگر شرایط اضافه ولتاژ ورودی رخ دهد، آی سی بلافاصله با خاموش کردن یک کلید داخلی، برق را از مدار شارژ خارج می کند. در حالت اضافه جریان، جریان سیستم را در مقدار آستانه محدود می کند و اگر جریان اضافه ادامه یابد، عنصر عبور را پس از یک دوره خالی کردن خاموش می کند. علاوه بر این، آی سی دمای قالب خود را نیز کنترل می کند و اگر از 140 درجه بیشتر شود، خاموش می شود. آستانه اضافه جریان ورودی توسط کاربر قابل برنامه ریزی است.
