CDCM1802RGTR

ویژگی های کلیدی

عملکرد:بافر / تقسیم کننده ساعت 1:2 با خروجی های LVPECL و LVCMOS

نوع ورودی:دیفرانسیل LVPECL / LVDS سازگار

خروجی ها:

1 × خروجی LVPECL دیفرانسیل (تا 800 مگاهرتز)

1 × خروجی LVCMOS تک- (تا 200 مگاهرتز)

تابع تقسیم کننده:نسبت تقسیم کننده قابل برنامه ریزی ÷1، ÷2، ÷4

ولتاژ تغذیه:3.3 ولت اسمی (عملیاتی از 3.0 ولت تا 3.6 ولت)

جیتر افزودنی معمولی:<0.15 ps RMS

نویز فاز:–۱۵۵ دسی‌بی‌سی بر هرتز در افست ۱۰۰ کیلوهرتز (معمولی)

چرخه وظیفه: 50 % ±2 %

دامنه خروجی دیفرانسیل:800 میلی ولت معمولی

ورودی حالت مشترک:کوپلینگ AC یا DC پشتیبانی می شود

کنترل فعال کردن خروجی:فعال کردن مستقل برای هر خروجی

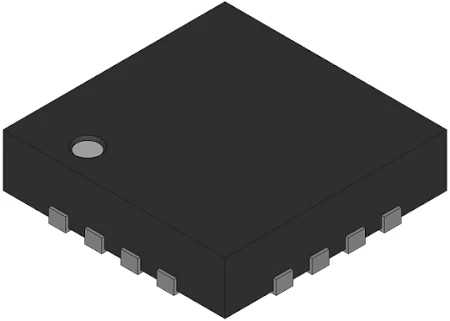

بسته:16 پین VQFN (RGT)، 3.0 میلی متر × 3.0 میلی متر × 0.9 میلی متر

محدوده دمای عملیاتی:-40 درجه تا +85 درجه (صنعتی)

صلاحیت:مطابق با RoHS و REACH

---

عملکرد و مزایا

لرزش بسیار کم-و نویز فاز برای یکپارچگی سیگنال تمیز

پیکربندی خروجی انعطاف پذیر (LVPECL یا LVCMOS)

تقسیم کننده قابل برنامه ریزی امکان برنامه ریزی فرکانس همه کاره را فراهم می کند

بسته QFN فشرده برای-طرح‌بندی PCB با چگالی بالا

ایده آل برای طراحی درخت ساعت در سیستم های زمان بندی چند دامنه ای-

---

برنامه های کاربردی

تجهیزات شبکه و ارتباطات

مبدل های داده و توزیع ساعت FPGA

ابزار تست و اندازه گیری

سیستم‌های پیوند سریال-بالا با سرعت بالا

ماژول های زمان بندی صنعتی و تعبیه شده
