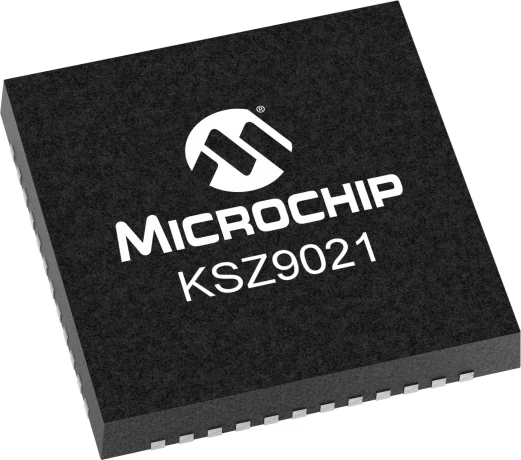

KSZ9021RN

ویژگی های کلیدی

نوع رابط:RGMII (رابط مستقل رسانه گیگابیتی کاهش یافته) و GMII (رابط مستقل رسانه گیگابیتی)

نرخ داده:اترنت 10/100/1000 مگابیت بر ثانیه

رعایت استانداردها:IEEE 802.3، 802.3u، 802.3ab

ولتاژ تغذیه:

هسته: 1.2 ولت

I/O: 3.3 V

آنالوگ: 2.5 ولت / 3.3 ولت

نوع بسته:48 پین QFN (7 میلی متر × 7 میلی متر)

دمای عملیاتی:-40 درجه تا +85 درجه (صنعتی)

حفاظت ESD:± 2 کیلو ولت HBM در همه پایه ها

مصرف برق:

< 400 mW typical (Gigabit mode)

< 180 mW typical (10/100 mode)

-مذاکره خودکار:عملیات کامل و نیمه دوطرفه-پشتیبانی می‌شود

خودکار-MDIX:تشخیص قطبیت کابل و تصحیح خودکار

پشتیبانی از قاب جامبو:تا 9 کیلوبایت

حالت های Loopback:حلقه‌های MAC و PHY{0}}برای تشخیص

پشتیبانی ساعت:ساعت یا کریستال مرجع خارجی 25 مگاهرتز

مدیریت انرژی:چند حالت کم-کم مصرف و انرژی- (EEE – اترنت کارآمد انرژی)

سازگار با RoHS / REACH

---

نکات برجسته عملکردی

رابط RGMII با-تأخیر کم،-با عملکرد بالا برای انتقال کارآمد داده

بهبود کیفیت انتقال و دریافت سیگنال از طریق یکسان سازی تطبیقی

رگولاتورهای ولتاژ یکپارچه و مقاومت های پایان خط

سازگار با طیف گسترده ای از میکروکنترلرها و SoC ها

تنظیم کننده داخلی 1.2 ولت الزامات اجزای خارجی را کاهش می دهد

ثبت‌های تشخیصی و وضعیت پیشرفته قابل دسترسی از طریق MDIO (IEEE 802.3 بند 22/45)

---

برنامه های کاربردی

اترنت صنعتی و شبکه های تعبیه شده

سوئیچ ها و روترهای شبکه

دوربین های IP و مبدل های رسانه ای

برنامه های اترنت خودرو

طراحی های شبکه مبتنی بر{0}}FPGA
