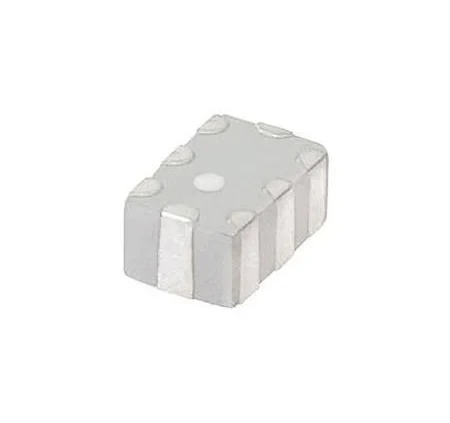

LFCG-1200+

ویژگی های کلیدی

نوع:فیلتر پایین-گذر

محدوده فرکانس:DC - 1200 مگاهرتز (باند عبور)

باند توقف:> 1.8 گیگاهرتز معمولی

از دست دادن درج:

0.8 دسی بل معمولی @ 1 گیگاهرتز

ضرر برگشتی:> 15 دسی بل معمولی در باند عبور

رد کردن:

20 دسی بل نوع @ 1.8 گیگاهرتز

30 دسی بل نوع @ 2.4 گیگاهرتز

امپدانس:50 Ω (ورودی/خروجی)

قدرت هندلینگ:حداکثر 4 وات (به عنوان محدودیت سطح سیستم-)

نوع بسته:0805 (GE0805C-2، چند لایه LTCC)

اندازه بسته بندی:2.0 میلی متر × 1.25 میلی متر × 0.55 میلی متر

نصب:نصب سطحی (SMD)

محدوده دمای عملیاتی:-40 درجه تا +85 درجه

محدوده دمای ذخیره سازی:-55 درجه تا +100 درجه

ساخت و ساز:سرامیک چند لایه LTCC

RoHS / REACH:سازگار و بدون سرب-

---

نکات برجسته عملکرد

تلفات درج بسیار کم با قطع تیز

تضعیف باند گسترده تا چندین گیگاهرتز

پایداری دمایی و تکرارپذیری عالی

بسته فشرده 0805 LTCC ایده‌آل برای طرح‌بندی-با چگالی بالا

مناسب برای لحیم کاری مجدد و موجی

---

برنامه های کاربردی

سیستم های ارتباطی بی سیم (GSM، LTE، Wi-Fi، ISM)

فیلتر جلو{0} RF برای گیرنده‌ها و فرستنده‌ها

ابزار دقیق و تجهیزات تست

الکترونیک هوافضا و دفاع

ماژول های تعبیه شده و IoT RF
