LFCG-900+

ویژگی های کلیدی

نوع:فیلتر LTCC Low Pass-

محدوده فرکانس:DC - 900 مگاهرتز (باند عبور)

باند توقف:> 1.4 گیگاهرتز (معمولی)

از دست دادن درج:

0.8 دسی بل معمولی @ 800 مگاهرتز

ضرر برگشتی:

15 دسی بل معمولی در سراسر باند عبور

رد باند توقف:

20 دسی بل نوع @ 1.4 گیگاهرتز

30 دسی بل نوع @ 1.8 گیگاهرتز

امپدانس مشخصه: 50 Ω

قدرت هندلینگ:حداکثر 4 وات (سطح سیستم معمولی)

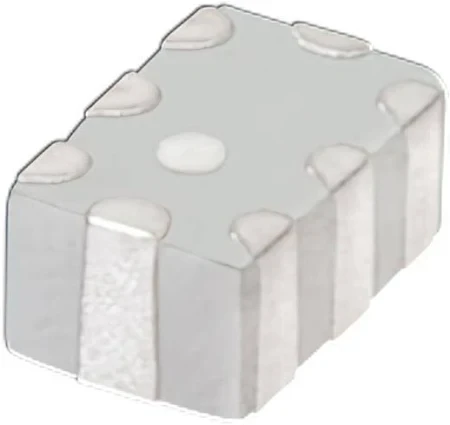

نوع بسته:0805 (GE0805C-2 LTCC سرامیک چند لایه)

ابعاد بسته بندی:2.00 میلی متر × 1.25 میلی متر × 0.55 میلی متر

نصب:نصب سطحی (SMD)

محدوده دمای عملیاتی:-40 درجه تا +85 درجه

محدوده دمای ذخیره سازی:-55 درجه تا +100 درجه

ساخت و ساز:سرامیک چند لایه LTCC برای عملکرد عالی RF

RoHS / REACH:سازگار و بدون سرب-

---

نکات برجسته عملکرد

تلفات درج بسیار کم و افت بازگشت عالی

رد شدن سریع-و بالا-از-رد شدن باند

بسته فشرده 0805 LTCC ایده‌آل برای طراحی‌های RF با فضای محدود-

پایداری فرکانس عالی-

سازگار با فرآیندهای لحیم کاری استاندارد

---

برنامه های کاربردی

سیستم های ارتباطی بی سیم (باندهای LTE، GSM، ISM)

انتهای جلوی RF-برای فرستنده و گیرنده

ابزار تست و اندازه گیری

IoT و ماژول های RF تعبیه شده

الکترونیک هوافضا و دفاع
