LM2575D2T{2}}ADJG

ویژگی های کلیدی

نوع:پله-پایین (Buck) Switching Regulator

محدوده ولتاژ ورودی: 4.75 V – 40 V

محدوده ولتاژ خروجی:1.23 ولت - 37 ولت (قابل تنظیم از طریق تقسیم کننده مقاومت)

جریان خروجی:تا 1 A پیوسته

فرکانس سوئیچینگ:52 کیلوهرتز ثابت

تحمل ولتاژ خروجی:± 4٪ بیش از خط و بار

کارایی:تا 85٪ معمولی

جریان خاموش در حالت آماده به کار:50 µA معمولی

در-ویژگی‌های تراشه:

نوسان ساز فرکانس ثابت داخلی-

حفاظت از خاموش شدن حرارتی

محدودیت فعلی

پین کنترل روشن/خاموش برای حالت آماده به کار{0} کم مصرف

رفتار شروع نرم-راه اندازی کنترل شده{0}}جریان هجومی را کاهش می دهد

ریپل خروجی:به طور معمول<50 mV (with proper layout and filtering)

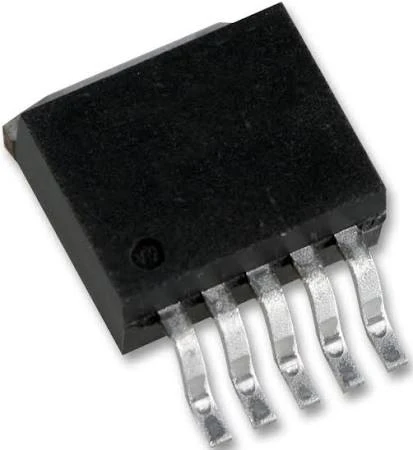

نوع بسته:D2PAK{3}}5 (TO-263-5) با زبانه (mount-mount)

ابعاد بسته بندی:10.16 میلی متر × 8.89 میلی متر × 4.57 میلی متر

نصب:نصب سطحی (SMD)

محدوده دمای عملیاتی:-40 درجه تا +125 درجه

RoHS / REACH:سازگار و Pb-رایگان

---

نکات برجسته عملکرد

محدوده ورودی گسترده 4.75 ولت - 40 ولت از لوازم خودرو و صنعتی پشتیبانی می کند

خروجی قابل تنظیم از ولتاژهای ریلی متعدد (1.23 ولت - 37 ولت) پشتیبانی می کند.

تا 1 A جریان خروجی برای بارهای قدرت کوچک تا متوسط

کلید و کنترل یکپارچه اجزای خارجی را کاهش می دهد

جریان آماده به کار کم برای سیستم‌های{0}}با باتری

تنظیم بار و خط عالی

حفاظت حرارتی و جریان بیش از حد اطمینان بالا را تضمین می کند

---

برنامه های کاربردی

منبع تغذیه خودرو و صنعتی

سیستم های جاسازی شده و ریل های برق میکروکنترلر

شارژر باتری و دستگاه های قابل حمل

تجهیزات ارتباطی و شبکه

کنترل و ابزار دقیق موتور DC

تبدیل ولتاژ پایین-منظوره-
