LTC5594IUH#PBF

ویژگی های کلیدی

نوع:Demodulator I/Q باند پهن

محدوده فرکانس (ورودی RF):300 مگاهرتز - 9 گیگاهرتز

پهنای باند IF/Baseband:DC - 1 گیگاهرتز

سود تبدیل:1.6 دسی بل معمولی @ 2.14 گیگاهرتز

شکل نویز:11.7 دسی بل معمولی

ورودی IP3 (IIP3):+28.7 dBm معمولی

ورودی P1dB:+12.3 dBm معمولی

رد تصویر:40 دسی بل معمولی

محدوده فرکانس LO:300 مگاهرتز - 9 گیگاهرتز

برق ورودی LO:–۴ دسی‌بل‌متر تا +6 دسی‌بل متر

جداسازی LO به RF:40 دسی بل معمولی

LO تا IF Leakage:55 دسی بل معمولی

ولتاژ منبع تغذیه: +5 V ±10%

جریان عرضه:385 میلی آمپر معمولی

نوع خروجی:خروجی های باند پایه I/Q دیفرانسیل

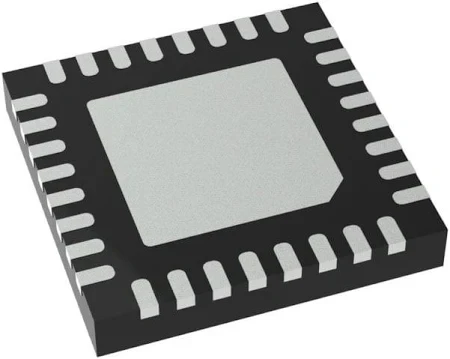

نوع بسته:32-سرب QFN (بدون سرب، پد در معرض دید)

اندازه بسته بندی:5 میلی متر × 5 میلی متر × 0.75 میلی متر

نصب:نصب سطحی (SMD)

محدوده دمای عملیاتی:-40 درجه تا +105 درجه

RoHS / REACH:سازگار و Pb-رایگان

---

نکات برجسته عملکرد

محدوده فرکانس بسیار گسترده (300 مگاهرتز - 9 گیگاهرتز)

خطی بودن بالا و اعوجاج کم برای گیرنده‌های چند-استاندارد

بافر LO یکپارچه و تقویت کننده های باند پایه طراحی را ساده می کند

پهنای باند IF گسترده، طرح های مدولاسیون پیچیده را امکان پذیر می کند

کانال عالی-برای-کانال کردن دامنه و تعادل فاز

بهینه شده برای ماژول‌های RF کم مصرف و-با کارایی بالا

---

برنامه های کاربردی

ایستگاه های پایه 5G / 4G / LTE / WiMAX

نقطه مایکروویو-به-رادیوهای نقطه‌ای

گیرنده های رادیویی (SDR) تعریف شده از نرم افزار-

آنالایزرهای طیف و ابزار دقیق RF

سیستم های ارتباطی ماهواره ای

-دریافت داده I/Q با سرعت بالا
