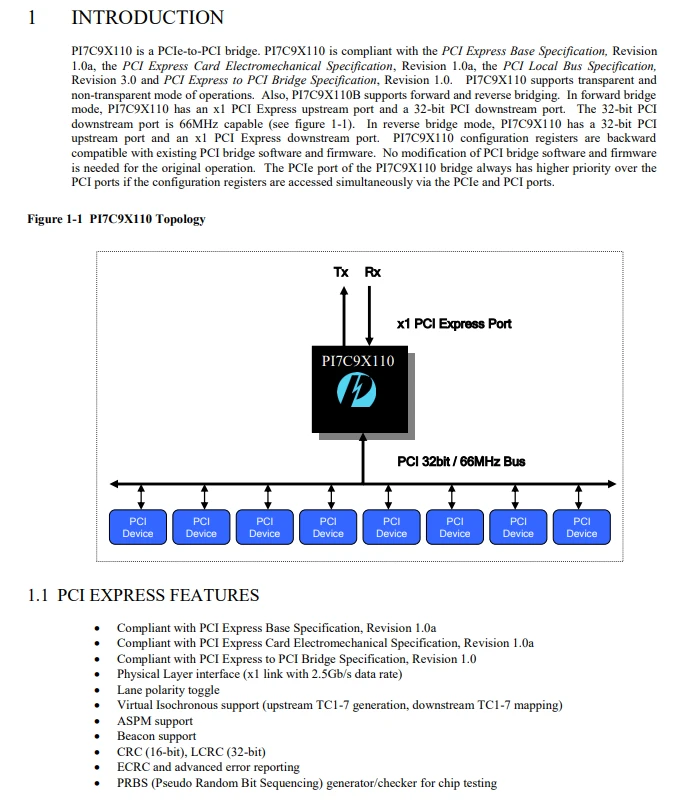

PI7C9X110 یک پل PCIe-to-PCI است. PI7C9X11{11}} با مشخصات پایه PCI Express، نسخه 1 مطابقت دارد.{13}}a، مشخصات الکترومکانیکی کارت PCI Express، نسخه 1.{15}}a، مشخصات اتوبوس محلی PCI، نسخه 3.0 و PCI Express به PCI Bridge Specification، نسخه 1.0. PI7C9X110 از حالت شفاف و غیر شفاف عملیات پشتیبانی می کند. همچنین PI7C9X110B از پل زدن رو به جلو و معکوس پشتیبانی می کند. در حالت پل رو به جلو، PI7C9X110 دارای یک درگاه x1 PCI Express بالادستی و یک 32-بیت PCI پایین‌دستی است. 32-درگاه پایین‌دستی PCI بیتی دارای فرکانس 66 مگاهرتز است (شکل 1-1 را ببینید). در حالت پل معکوس، PI7C9X110 دارای یک 32-درگاه بالادستی PCI بیتی و یک درگاه پایین‌دستی PCI Express x1 است. رجیسترهای پیکربندی PI7C9X110 با نرم افزار و سیستم عامل پل PCI موجود سازگار هستند. هیچ تغییری در نرم افزار PCI bridge و سیستم عامل برای عملیات اصلی مورد نیاز نیست. پورت PCIe پل PI7C9X110 همیشه اولویت بیشتری نسبت به درگاه های PCI دارد اگر به رجیسترهای پیکربندی به طور همزمان از طریق پورت های PCIe و PCI دسترسی داشته باشید.
