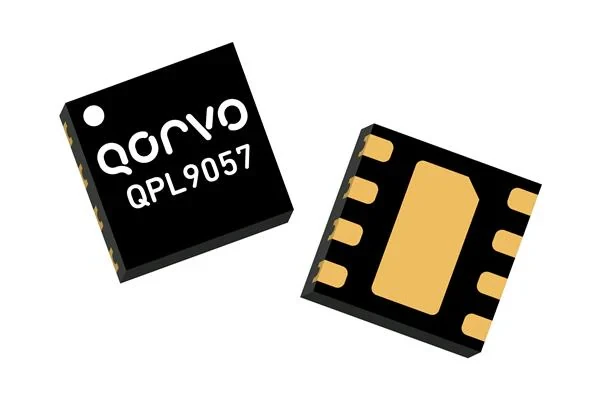

QPL9057TR7

ویژگی های کلیدی

نوع:تقویت‌کننده کم نویز پهن باند (LNA)

محدوده فرکانس:50 مگاهرتز - 6 گیگاهرتز

سود:19.7 دسی بل معمولی @ 2.6 گیگاهرتز

شکل نویز:0.6 دسی بل معمولی @ 2.6 گیگاهرتز

خروجی IP3 (OIP3):+39.5 dBm معمولی

ورودی P1dB:+19.6 dBm معمولی

توان خروجی در فشرده سازی 1 دسی بل (P1dB):19.5 دسی بل معمولی

ضرر بازده ورودی:14 دسی بل معمولی

افت بازده خروجی:20 دسی بل معمولی

ولتاژ بایاس (V_DD):+5 V معمولی

جریان سوگیری (I_DD):90 میلی آمپر معمولی

نوع بسته:2 × 2 میلی متر QFN (8 پین)

سبک نصب:نصب سطحی (SMD)

محدوده دمای عملیاتی:-40 درجه تا +85 درجه

رتبه بندی ESD:Class 1C (1000 V HBM)

RoHS / REACH:سازگار و بدون سرب-

---

نکات برجسته عملکرد

رقم نویز بسیار کم (0.6 دسی بل) برای حساسیت بالای گیرنده

خطی بودن و کنترل قدرت عالی برای محدوده دینامیکی بالا

برای سهولت استفاده از داخل با 50 Ω مطابقت دارد

پوشش پهنای باند تا 6 گیگاهرتز با پاسخ افزایش مسطح

بسته کوچک 2 × 2 میلی متر QFN ایده آل برای چیدمان های متراکم RF

بایاسینگ ساده با کنترل سوگیری فعال یکپارچه

---

برنامه های کاربردی

ایستگاه های پایه 4G / 5G و سلول های کوچک

سیستم‌های Wi-Fi 6 / Wi-Fi 7

تقویت کننده های پهن باند و CATV

تجهیزات تست و اندازه گیری

مراحل تقویت کننده{0}}پایان{1}کم صدای جلو RF

سیستم‌های-RF/مایکروویو همه منظوره
