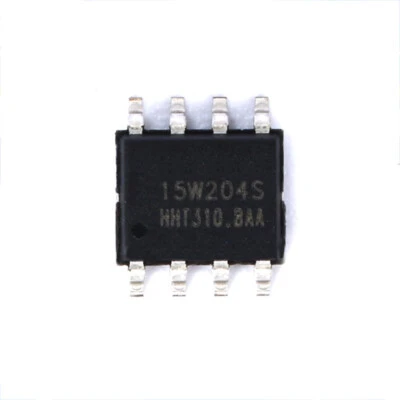

STC15W204S{3}}35I-SOP8

ویژگی های کلیدی

هسته اصلی:سازگار با 8051 پیشرفته (اجرای دستورالعمل تک چرخه)

معماری:MCU 8 بیتی

ولتاژ کاری: 3.3 V – 5.5 V

فرکانس عملیاتی:تا 35 مگاهرتز

حافظه برنامه (فلش):2 کیلوبایت

حافظه داده (RAM):128 بایت

EEPROM / Data Flash:هیچ (حافظه برنامه قابل بازنویسی)

پین های ورودی/خروجی:6 GPIO (چند کاره مشترک)

تایمر:2 × 16 بیت تایمر / شمارنده

یوآرت:1 × پورت سریال دوطرفه کامل-

PWM:2 کانال

مبدل آنالوگ به دیجیتال (ADC):مبدل آنالوگ به دیجیتال 8{2}}بیتی، 4-

تایمر Watchdog:یکپارچه شده است

تنظیم مجدد:بازنشانی{0}}روشن و بازنشانی خارجی پشتیبانی می‌شود

ISP (در{0}}برنامه نویسی سیستم):پشتیبانی از طریق UART (بدون نیاز به برنامه نویس خارجی)

منابع وقفه:6 بردار وقفه، 4 سطح اولویت

منبع ساعت:اسیلاتور RC داخلی یا کریستال خارجی

نوع بسته:SOP-8 (بسته طرح کوچک، 8 پین)

ابعاد بسته بندی:4.9 میلی متر × 3.9 میلی متر × 1.5 میلی متر

نصب:نصب سطحی (SMD)

محدوده دما:-40 درجه تا +85 درجه

RoHS / REACH:سازگار و بدون سرب-

---

نکات برجسته عملکرد

کاملاً با مجموعه دستورالعمل MCS-51 سازگار است

تا8× سریعترنسبت به MCU های استاندارد 8051 (تک-هسته چرخه)

در{0}}سیستم قابل برنامه ریزی (ISP) از طریق پورت سریال

حالت‌های آماده به کار و خاموش{0}} کم مصرف

طراحی فشرده 8 پین ایده آل برای حداقل سیستم های I/O

عملکرد با سرعت بالا-تا 35 مگاهرتز

---

برنامه های کاربردی

کنترل لوازم الکترونیکی مصرفی

مدیریت انرژی و شارژر باتری

لوازم کوچک و ماژول های حسگر

سیستم های کنترل روشنایی LED

کنترل موتور یا تنظیم فن

رابط ها و مبدل های ارتباطی

کنترل عمومی تعبیه شده در سیستم های فشرده
