TPS22810TDBVRQ1

ویژگی های کلیدی

نوع:سوئیچ- بار جانبی بالا

صلاحیت خودرو:دارای گواهینامه AEC-Q100

محدوده ولتاژ ورودی: 2.7 V – 18 V

جریان خروجی (پیوسته):تا 2 A

در -مقاومت (R_روشن):

79 mΩ معمولی @ 12 V، 25 درجه

92 mΩ معمولی @ 5 V، 25 درجه

جریان ساکن:2.2 µA معمولی

جریان خاموش شدن:< 1 µA

زمان خیزش:قابل تنظیم با خازن خارجی (ضریب سرعت قابل برنامه ریزی)

تخلیه خروجی:برای خاموش کردن سریع-کشیدن فعال به پایین-

مسدود کردن جریان معکوس:بله (در صورت غیرفعال بودن)

منطق کنترل:فعال-بالا (سازگار با CMOS/TTL)

ویژگی های حفاظتی:

کنترل جریان هجومی از طریق تنظیم سرعت حرکت

حفاظت از جریان معکوس

قفل کم ولتاژ (UVLO)

خاموش شدن حرارتی

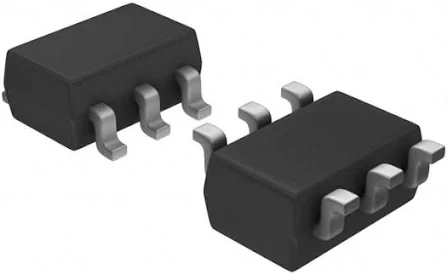

نوع بسته:SOT-23-6 (DBV)

ابعاد بسته بندی:2.9 میلی متر × 1.6 میلی متر × 1.1 میلی متر

نصب:نصب سطحی- (SMD)

محدوده دمای عملیاتی:-40 درجه تا +105 درجه

RoHS / REACH:سازگار و بدون سرب-

---

نکات برجسته عملکرد

Automotive-واجد شرایط، AEC-Q100 Grade 1

برای طراحی انعطاف پذیر، از ریل های ولتاژ پایین تا 18 ولت کار می کند

مقاومت کم روشن-برای سوئیچینگ برق کارآمد

نرخ چرخش قابل تنظیم افت ولتاژ و EMI را به حداقل می رساند

تخلیه سریع خروجی یکپارچه خاموش شدن ایمن را تضمین می کند

حفاظت از جریان معکوس برای قابلیت اطمینان سیستم

پکیج Tiny SOT{1}}23-6 بسته ایده آل برای طرح های با فضای محدود

---

برنامه های کاربردی

واحدهای کنترل الکترونیکی خودرو (ECU)

سیستم های اطلاعات سرگرمی و ADAS

توزیع برق در دستگاه های صنعتی و قابل حمل

سیستم‌ها و زیرسیستم‌های{0}}با باتری

توالی قدرت ریل 12 ولت و حفاظت

USB و گیت برق سنسور
