TPS22860

ویژگی های کلیدی

نوع:سوئیچ بار بالا- جانبی با کنترل سرعت چرخش

تعداد کانال ها: 1

محدوده ولتاژ عملیاتی: 0.9 V – 5.5 V

در -مقاومت (R_{DS (روشن)}):

87 mΩ معمولی @ 5 V

110 mΩ معمولی @ 3.3 V

جریان خروجی پیوسته: 2 A

جریان ساکن:13 µA معمولی

جریان خاموش شدن:< 1 μA معمولی

سرعت چرخش (روشن شدن-به موقع):50 میکرو ثانیه معمولی (زمان افزایش کنترل شده)

تخلیه خروجی:بله (کشش فعال-پایین)

مسدود کردن جریان معکوس:پشتیبانی می شود

منطق کنترل:بالا فعال (سازگار با TTL/CMOS)

ویژگی های حفاظتی:

جریان هجومی کنترل شده

خاموش شدن حرارتی

حفاظت از جریان معکوس

قفل کم ولتاژ (UVLO)

فعال کردن پین:بله (کنترل روشن/خاموش)

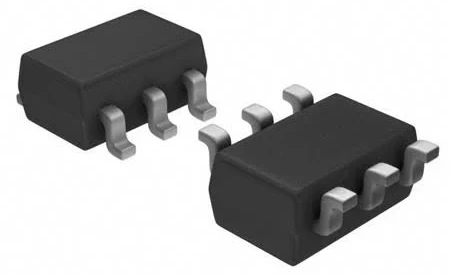

نوع بسته:SOT-23-5 (DBV)

ابعاد بسته بندی:2.9 میلی متر × 1.6 میلی متر × 1.1 میلی متر

نصب:نصب سطحی (SMD)

محدوده دمای عملیاتی:-40 درجه تا +105 درجه

RoHS / REACH:سازگار و Pb-رایگان

---

نکات برجسته عملکرد

مصرف انرژی بسیار پایین{{0}برای سیستم‌های دارای باتری{1}

زمان افزایش کنترل شده با نرخ چرخش افت ولتاژ منبع تغذیه را به حداقل می رساند

مقاومت ON کم برای سوئیچینگ برق کارآمد

تخلیه خروجی یکپارچه برای خاموش کردن ایمن و سریع-

ردپای جمع و جور ایده آل برای طرح های با تراکم بالا-

سازگار با کنترل منطقی 1.2 ولت، 1.8 ولت، 3.3 ولت و 5 ولت

---

برنامه های کاربردی

مدیریت برق در الکترونیک سیار و قابل حمل

ماژول های اینترنت اشیا و سیستم های تعبیه شده

دستگاه های پوشیدنی

USB و سوئیچینگ برق جانبی

گیتینگ برق در طرح های SoC و FPGA

SSD ها و سیستم های ذخیره سازی داده ها
