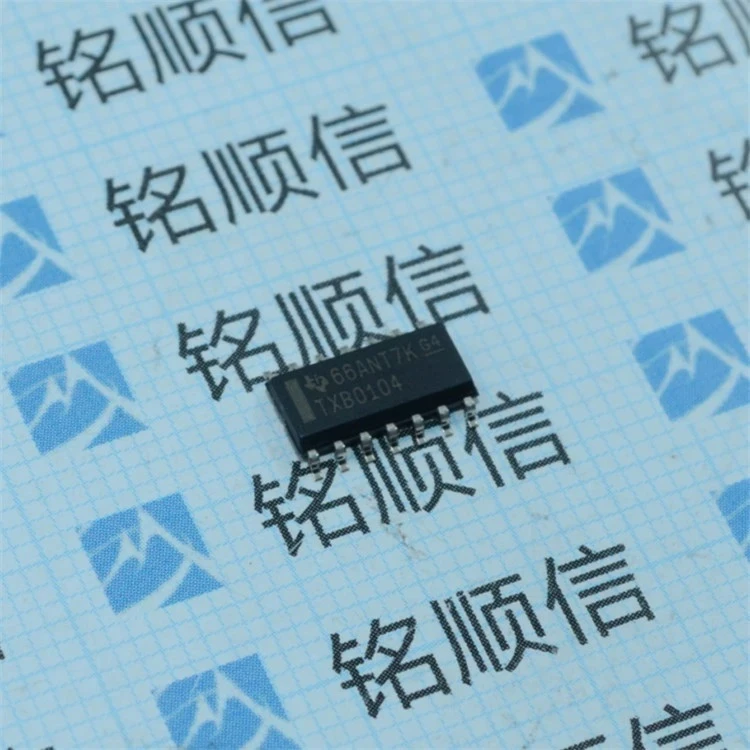

TXB0104D

توضیحات/اطلاعات سفارش

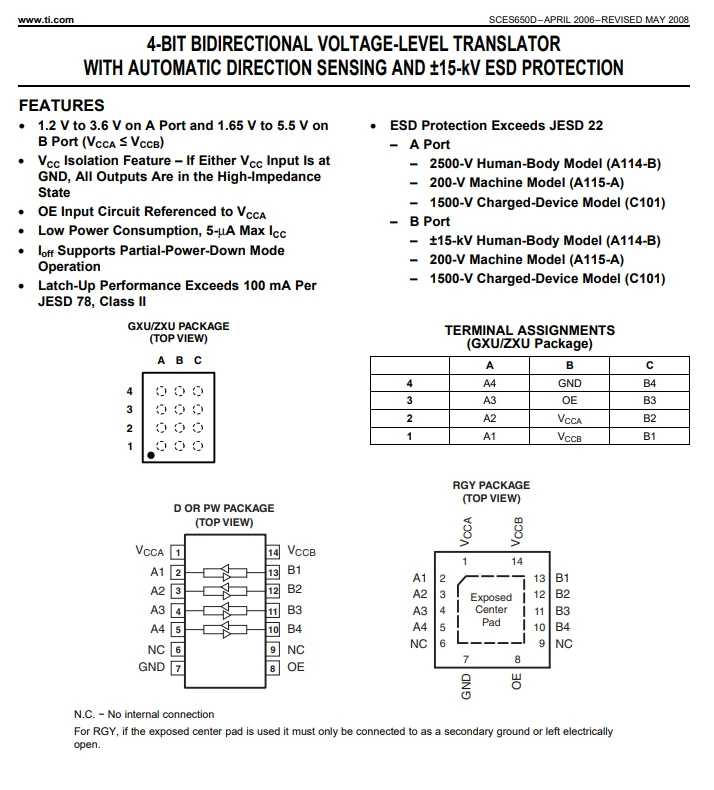

این مترجم غیر معکوس 4-بیتی از دو ریل منبع تغذیه قابل تنظیم جداگانه استفاده می کند. پورت A برای ردیابی VCCA طراحی شده است. VCCA هر ولتاژ تغذیه از 1.2 ولت تا 3.6 ولت را می پذیرد. پورت B برای ردیابی VCCB طراحی شده است. VCCB هرگونه ولتاژ تغذیه از 1.65 ولت تا 5.5 ولت را می پذیرد. این امکان ترجمه دوطرفه جهانی ولتاژ پایین بین هر یک از 1.{12}}V, 1.{14}}V, 1 را فراهم می کند.{16}} گره های ولتاژ V، 2.5-V، 3.3-V، و 5-V. VCCA نباید از VCCB تجاوز کند.

هنگامی که ورودی فعال کردن خروجی (OE) کم است، همه خروجی ها در حالت امپدانس بالا قرار می گیرند. برای اطمینان از حالت امپدانس بالا در هنگام خاموش یا روشن کردن، OE باید از طریق یک مقاومت کشویی به GND متصل شود. حداقل مقدار مقاومت توسط قابلیت منبع جریان درایور تعیین می شود.

TXB0104 طوری طراحی شده است که مدار ورودی OE توسط VCCA عرضه می شود. مدار I off خروجی‌ها را غیرفعال می‌کند و از جریان برگشتی آسیب‌دیده در هنگام خاموش شدن دستگاه جلوگیری می‌کند.
