توضیحات

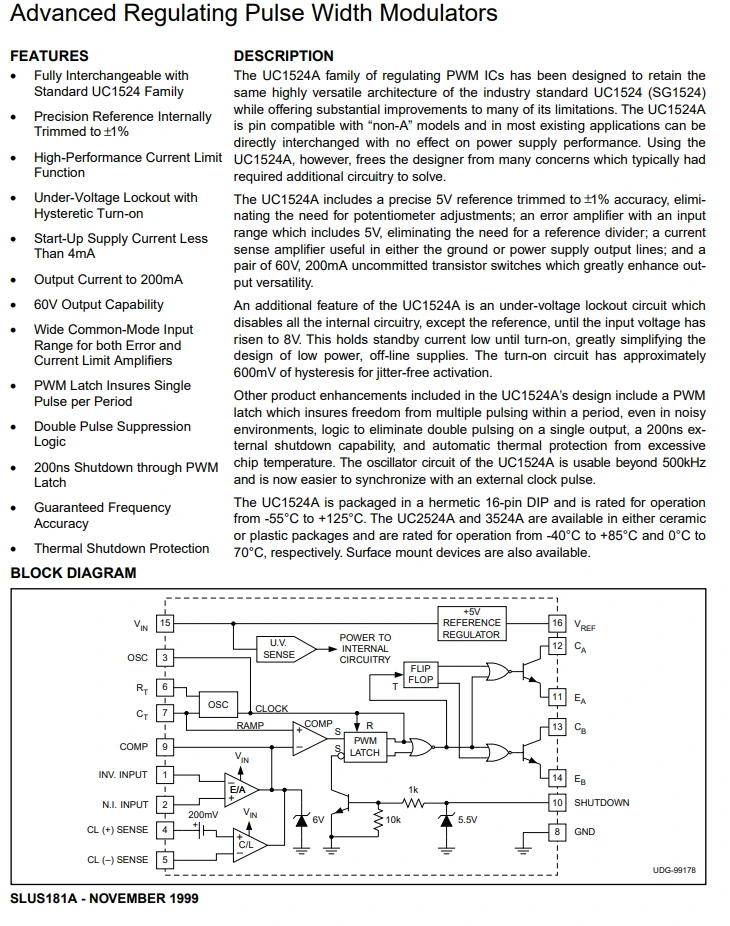

خانواده IC های PWM تنظیم کننده UC1524A به گونه ای طراحی شده است که همان معماری بسیار همه کاره استاندارد صنعتی UC1524 (SG1524) را حفظ کند و در عین حال پیشرفت های قابل توجهی را برای بسیاری از محدودیت های آن ارائه دهد. UC1524A با مدلهای «غیر A» سازگار است و در اکثر برنامههای موجود میتوان آن را مستقیماً بدون تأثیر بر عملکرد منبع تغذیه تعویض کرد. با این حال، استفاده از UC1524A، طراح را از بسیاری از نگرانیهایی که معمولاً برای حل آنها به مدار اضافی نیاز داشتند، رها میکند.
UC1524A شامل یک مرجع دقیق 5 ولتی است که با دقت 1 ± درصد بریده شده است و نیاز به تنظیمات پتانسیومتر را از بین می برد. تقویت کننده خطا با محدوده ورودی شامل 5 ولت که نیاز به تقسیم کننده مرجع را از بین می برد. تقویت کننده حس جریان مفید در خطوط خروجی زمین یا منبع تغذیه. و یک جفت سوئیچ ترانزیستور 60 ولت و 200 میلی آمپر غیرمتعهد که تطبیق پذیری خروجی را بسیار افزایش می دهد.
یکی دیگر از ویژگی های UC1524A یک مدار قفل ولتاژ پایین است که تمام مدارهای داخلی به جز مرجع را تا زمانی که ولتاژ ورودی به 8 ولت افزایش یابد غیرفعال می کند. این کار جریان آماده به کار را تا زمان روشن شدن پایین نگه میدارد و طراحی منابع کم توان و آفلاین را تا حد زیادی ساده میکند. مدار روشن دارای تقریباً 600 میلی ولت هیسترزیس برای فعالسازی بدون لرزش است. سایر پیشرفتهای محصول موجود در طراحی UC1524A شامل یک قفل PWM است که آزادی از ضربانهای متعدد را در یک دوره تضمین میکند، حتی در محیطهای پر سر و صدا، منطقی برای از بین بردن ضربان مضاعف در یک دستگاه تک خروجی، قابلیت خاموش شدن خارجی 200 ثانیه و حفاظت حرارتی خودکار در برابر بیش از حد
دمای تراشه مدار نوسان ساز UC1524A فراتر از 500 کیلوهرتز قابل استفاده است و اکنون همگام سازی با یک پالس ساعت خارجی آسان تر است.

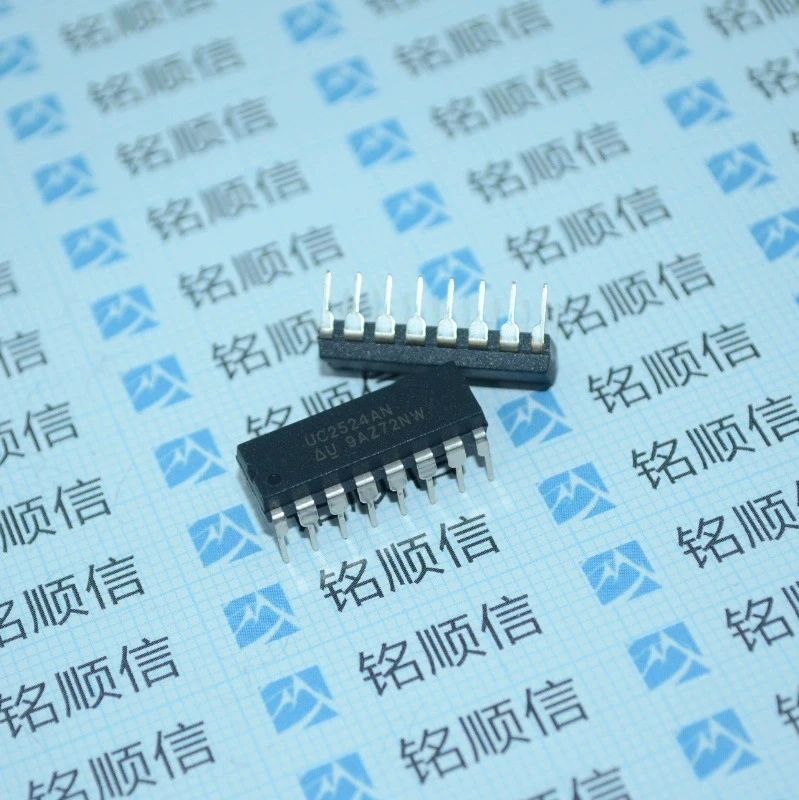

UC1524A در یک 16-پین DIP هرمتیک بسته بندی شده است و برای عملکرد از -55 درجه تا +125 درجه درجه بندی شده است. UC2524A و 3524A در بستههای سرامیکی یا پلاستیکی موجود هستند و به ترتیب از -40 درجه تا +85 درجه و 0 درجه تا 70 درجه درجهبندی شدهاند. دستگاه های نصب سطحی نیز موجود است.
