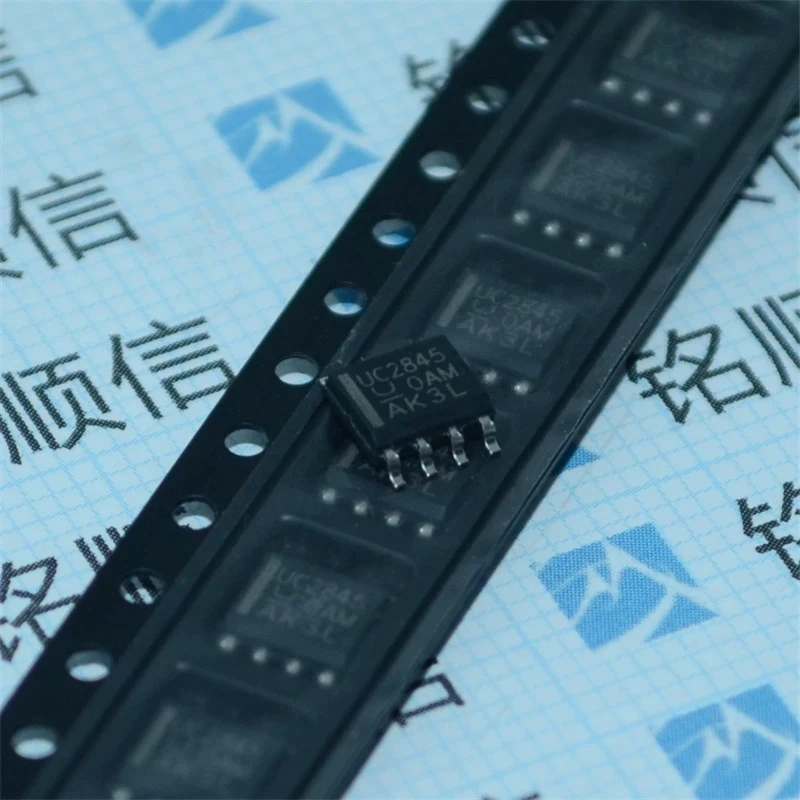

UC2845D8TR

توضیحات

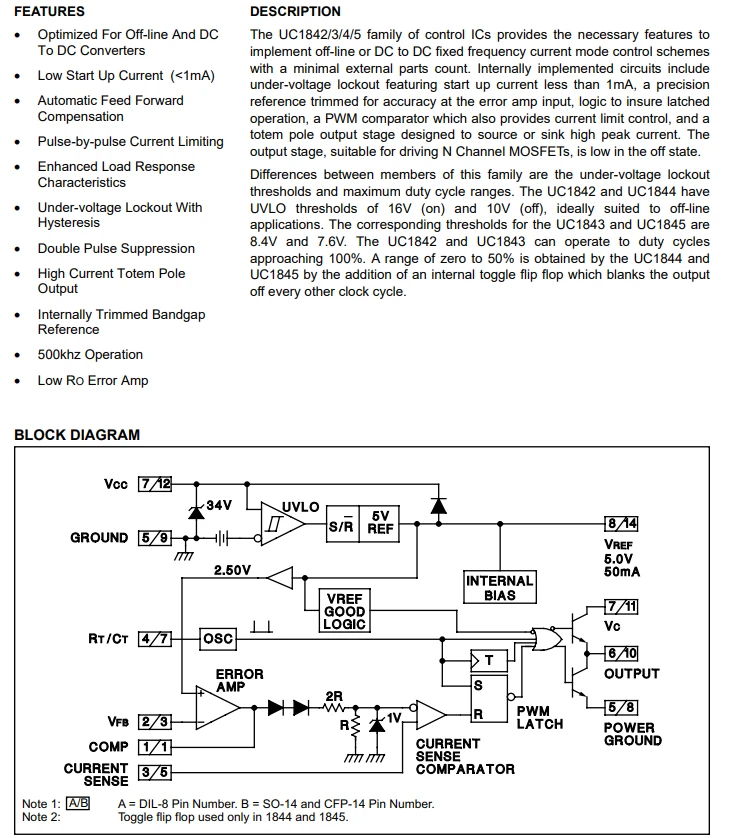

خانواده آی سی های کنترلی UC1842/3/4/5 ویژگی های لازم را برای اجرای طرح های کنترل حالت جریان فرکانس ثابت آفلاین یا DC به DC با حداقل تعداد قطعات خارجی فراهم می کند. مدارهای نصب شده داخلی شامل قفل ولتاژ کمتر با جریان راه اندازی کمتر از 1 میلی آمپر، مرجع دقیق برای دقت در ورودی آمپر خطا، منطقی برای اطمینان از عملکرد قفل، مقایسه کننده PWM که کنترل حد جریان را نیز فراهم می کند و مرحله خروجی قطب توتم است. طراحی شده برای منبع یا کاهش جریان پیک بالا. مرحله خروجی، مناسب برای راندن ماسفت های کانال N، در حالت خاموش پایین است.

تفاوت بین اعضای این خانواده در آستانه قفل کم ولتاژ و محدوده حداکثر چرخه وظیفه است. UC1842 و UC1844 دارای آستانه های UVLO 16 ولت (روشن) و 10 ولت (خاموش) هستند که برای برنامه های آفلاین مناسب هستند. آستانه های مربوط به UC1843 و UC1845 8.4 ولت و 7.6 ولت هستند. UC1842 و UC1843 می توانند تا چرخه های کاری نزدیک به 100٪ کار کنند. محدوده صفر تا 50 درصد توسط UC1844 و UC1845 با افزودن یک فلیپ فلاپ داخلی که خروجی را از هر چرخه ساعت دیگر خالی می کند، به دست می آید.
