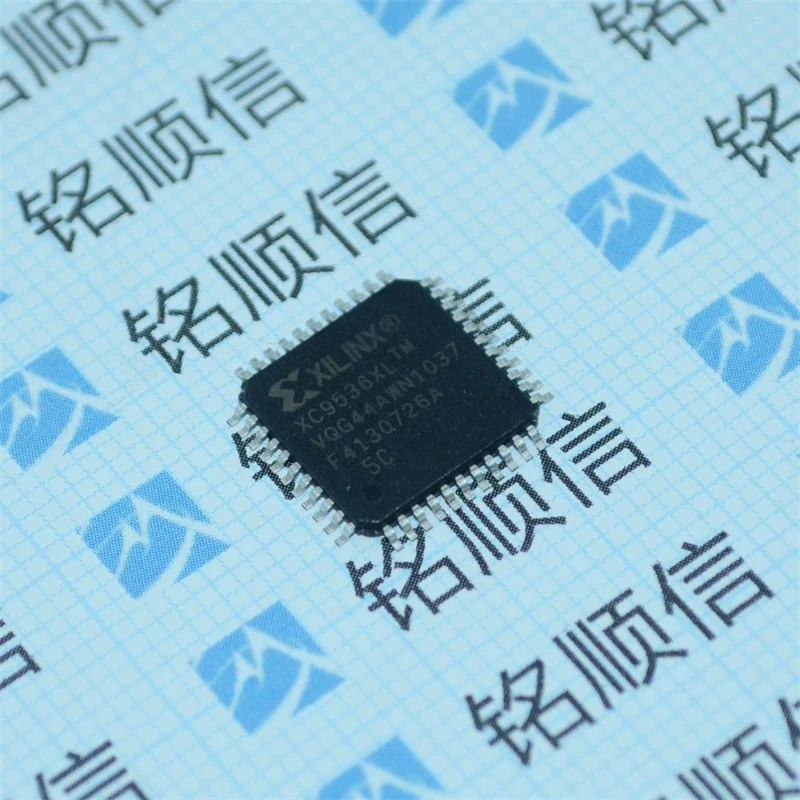

XC9536XL

XC9536XL یک CPLD 3.3 ولتی است که برای کاربردهای با کارایی بالا و ولتاژ پایین در ارتباطات پیشرو و سیستم های محاسباتی هدف قرار گرفته است. این شامل دو بلوک عملکردی 54V18 است که 800 گیت قابل استفاده با تأخیر انتشار 5 ns فراهم می کند. برای نمای کلی معماری به شکل 2 مراجعه کنید.

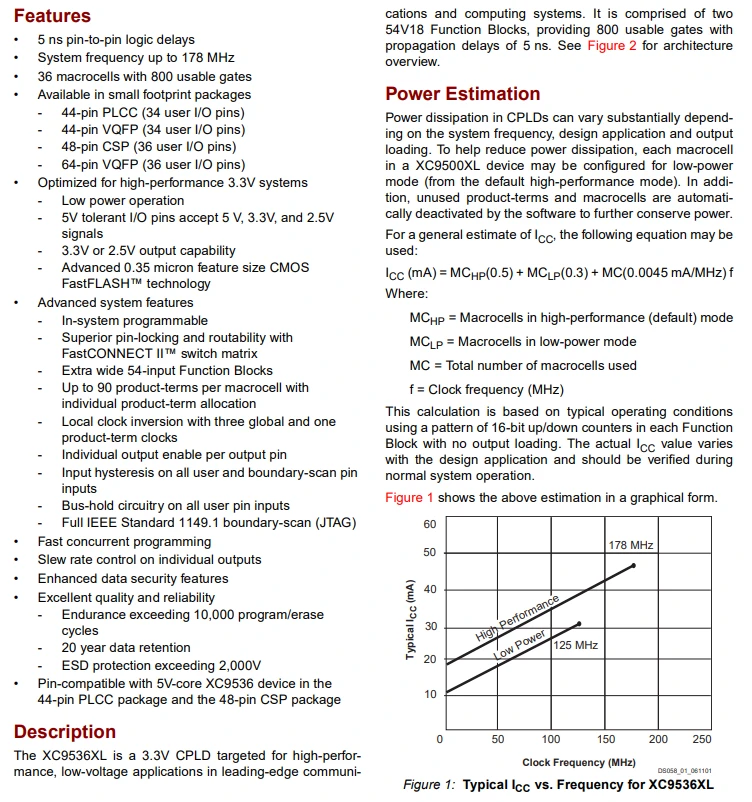

ویژگی ها

• تاخیرهای منطقی پین به پین ​​5 ns
• فرکانس سیستم تا 178 مگاهرتز
• 36 ماکروسل با 800 گیت قابل استفاده
• موجود در بسته های ردپای کوچک
- 44-پین PLCC (34 پین ورودی/خروجی کاربر)
- 44-پین کردن VQFP (34 پین ورودی/خروجی کاربر)
- 48-پین CSP (36 پین ورودی/خروجی کاربر)
- 64-پین کردن VQFP (36 پین ورودی/خروجی کاربر)
• برای سیستم های 3.3 ولتی با کارایی بالا بهینه شده است
- عملکرد کم توان
- 5پین های ورودی/خروجی متحمل ولتاژ 5 ولت، 3.3 ولت و 2.5 ولت را می پذیرند
سیگنال ها
- 3. قابلیت خروجی .3 ولت یا 2.5 ولت
- CMOS اندازه ویژگی پیشرفته 0.35 میکرون
فناوری FastFLASH™
• ویژگی های پیشرفته سیستم
- قابل برنامه ریزی در سیستم
- قفل پین برتر و قابلیت مسیریابی با
ماتریس سوئیچ FastCONNECT II™
- بلوک های تابع ورودی بسیار عریض 54-
- حداکثر 90 اصطلاح محصول در هر ماکروسل با
تخصیص مدت محصول فردی
- وارونگی ساعت محلی با سه سراسری و یک
ساعت های مدت محصول
- فعال کردن خروجی جداگانه در هر پین خروجی
- هیسترزیس ورودی در تمام پین های کاربر و اسکن مرزی
ورودی ها
- مدار نگه داشتن گذرگاه روی تمام ورودی های پین کاربر
- اسکن مرزی کامل استاندارد IEEE 1149.1 (JTAG)
• برنامه نویسی همزمان سریع
• کنترل نرخ ضربه بر روی خروجی های فردی
• ویژگی های امنیتی داده های پیشرفته
• کیفیت و قابلیت اطمینان عالی
- استقامت بیش از 10،000 برنامه/پاک کردن
چرخه ها
- 20 سال نگهداری داده
- حفاظت ESD بیش از 2،000V
• سازگار با پین با دستگاه 5V-core XC9536 در
44-بسته PLCC و 48-بسته CSP را پین کنید
