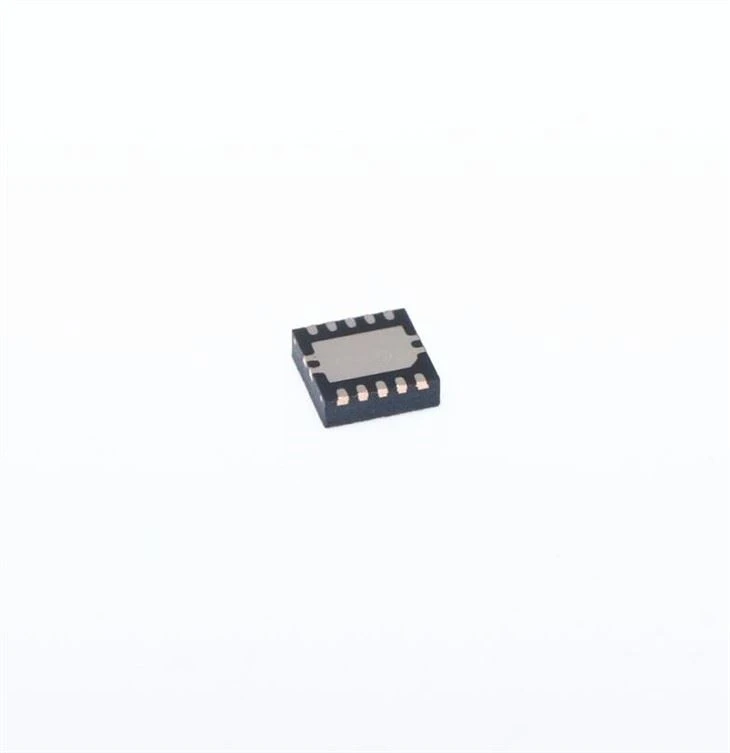

LM5166DRCR

شرح

LM5166 یک مبدل باک سنکرون 3-V به 65-V با IQ بسیار کم با کارایی بالا در محدوده وسیع ولتاژ ورودی و جریان بار است. با ماسفت های قدرت سمت بالا و پایین یکپارچه، تا 500 میلی آمپر جریان خروجی را می توان در ولتاژهای خروجی ثابت 3.3 ولت یا 5 ولت یا یک خروجی قابل تنظیم تحویل داد. مبدل برای ساده سازی پیاده سازی و در عین حال ارائه گزینه هایی برای بهینه سازی عملکرد برای برنامه هدف طراحی شده است. حالت مدولاسیون فرکانس پالس (PFM) برای راندمان بهینه بار نوری یا کنترل ثابت در زمان (COT) برای فرکانس کاری تقریباً ثابت انتخاب شده است. هر دو طرح کنترل نیازی به جبران حلقه ندارند، در حالی که پاسخ گذرا خط و بار عالی و PWM کوتاه به موقع برای نسبت‌های تبدیل گام به پایین بزرگ ارائه می‌دهند.

ماسفت با کانال P سطح بالا می‌تواند با سیکل کاری 1{8}}0 درصد برای کمترین ولتاژ خروجی کار کند و برای درایو گیت به خازن راه‌اندازی نیاز ندارد. همچنین، نقطه تنظیم حد فعلی برای بهینه سازی انتخاب سلف برای یک نیاز جریان بار خاص قابل تنظیم است. گزینه‌های زمان‌بندی راه‌اندازی قابل انتخاب و قابل تنظیم عبارتند از: حداقل تاخیر (بدون شروع نرم)، ثابت داخلی (900 میکرو ثانیه)، و شروع نرم با قابلیت برنامه‌ریزی خارجی با استفاده از خازن. یک نشانگر PGOOD تخلیه باز می تواند برای توالی یابی، گزارش خطا و نظارت بر ولتاژ خروجی استفاده شود. LM5166 در بسته‌بندی 10-پین VSON با گام پین 0.5- میلی‌متری موجود است.

امکانات



• محدوده ولتاژ ورودی گسترده از 3 ولت تا 65 ولت

• 9.7-µA بدون بار جریان ساکن

• محدوده دمای محل اتصال -40 درجه تا 150 درجه

• گزینه های VOUT ثابت (3.3-V، 5-V) یا قابل تنظیم

• مطابق با استانداردهای EN55022 / CISPR 22 EMI

• یکپارچه 1-Ω PFET Buck Switch – پشتیبانی از چرخه کاری ۱۰۰ درصدی برای خروج کم

• یکسوکننده 0.5-Ω NFET سنکرون - حذف دیود شاتکی خارجی

• پشتیبانی از محدودیت حداکثر جریان قابل برنامه ریزی: – بارهای 500-mA، 300-mA، یا 200-mA

• قابلیت انتخاب حالت PFM یا COT

• 1.223-V ± 1.2 درصد مرجع ولتاژ داخلی

• فرکانس سوئیچینگ تا 600 کیلوهرتز

• شروع نرم با قابلیت تنظیم داخلی یا خارجی 900-µs

• شبیه سازی دیود و پرش پالس برای راندمان بار نوری فوق العاده بالا

• بدون Loop Compensation یا Bootstrap Components

• فعال کردن دقیق و ورودی UVLO با Hysteresis

• نشانگر خوب قدرت تخلیه باز

• حفاظت از خاموش شدن حرارتی با هیسترزیس

• پین به پین ​​سازگار با LM5165

• 10-پین، 3-mm × 3-mm VSON Package

• با استفاده از WEBENCH® Power Designer یک طراحی تنظیم کننده سفارشی ایجاد کنید

برنامه های کاربردی



• اتوماسیون کارخانه و ساختمان

• خودرو و برنامه های کاربردی با باتری

• تعویض LDO ولتاژ بالا

• منابع بایاس کم توان
