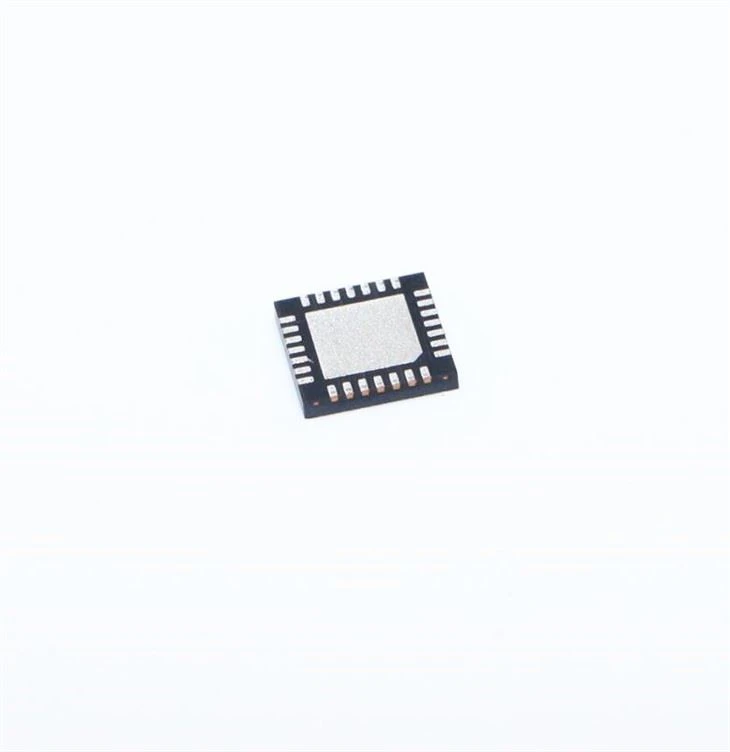

MAX8632ETI به علاوه T

توضیحات کلی

MAX{0}} یک کنترل‌کننده PWM باک همزمان برای تولید VDDQ، یک تنظیم‌کننده خطی LDO منبع‌یابی و فروکش برای تولید VTT، و یک بافر خروجی مرجع 10 میلی‌آمپر برای تولید VTTR را ادغام می‌کند. کنترلر باک دو ماسفت کانال n خارجی را برای تولید ولتاژ خروجی تا 0.7 ولت از ورودی 2 ولت تا 28 ولت با جریان خروجی تا 15 آمپر هدایت می کند. LDO می تواند تا 1.5 آمپر جریان پیوسته و حداکثر جریان 3 آمپر را غرق یا منبع کند. هم خروجی LDO و هم خروجی بافر مرجع 10 میلی آمپر را می توان برای ردیابی ولتاژ REFIN ساخت. این ویژگی‌ها MAX{13}} را برای برنامه‌های حافظه DDR در رایانه‌های رومیزی، نوت‌بوک و کارت‌های گرافیک مناسب می‌سازد.

امکانات

·Quick-PWM با 100s Load-Step Response

·بازدهی تا 95 درصد

·محدوده ولتاژ ورودی 2 ولت تا 28 ولت

·خروجی 1.8V/2.5V ثابت یا 0.7V تا 5.5V خروجی قابل تنظیم

·فرکانس سوئیچینگ قابل انتخاب تا 600 کیلوهرتز

·محدودیت جریان قابل برنامه ریزی با قابلیت Foldback

·1.7 میلی‌ثانیه استارت نرم دیجیتال

· کنترل های خاموش و آماده به کار مستقل

· گزینه حفاظت از اضافه ولتاژ/کم ولتاژ

·Power-Good Window Comparator بخش LDO

·قابلیت VTT و VTTR کاملا یکپارچه

·VTT دارای قابلیت منبع یابی/غرق ± 3A است

·برای VTT فقط 20µF خازن سرامیکی مورد نیاز است

·خروجی های VTT و VTTR VREFIN / 2 را دنبال می کنند

·طرح های خروجی تمام سرامیک-خازن

·1.0محدوده ولتاژ ورودی ولتاژ 2.8 ولت

·مقایسه کننده پنجره Power-Good
