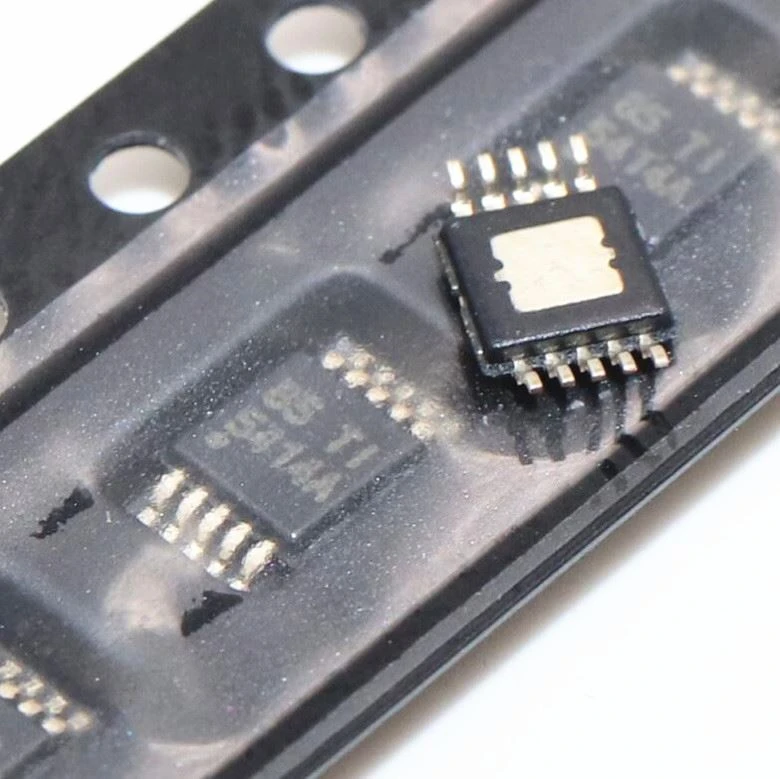

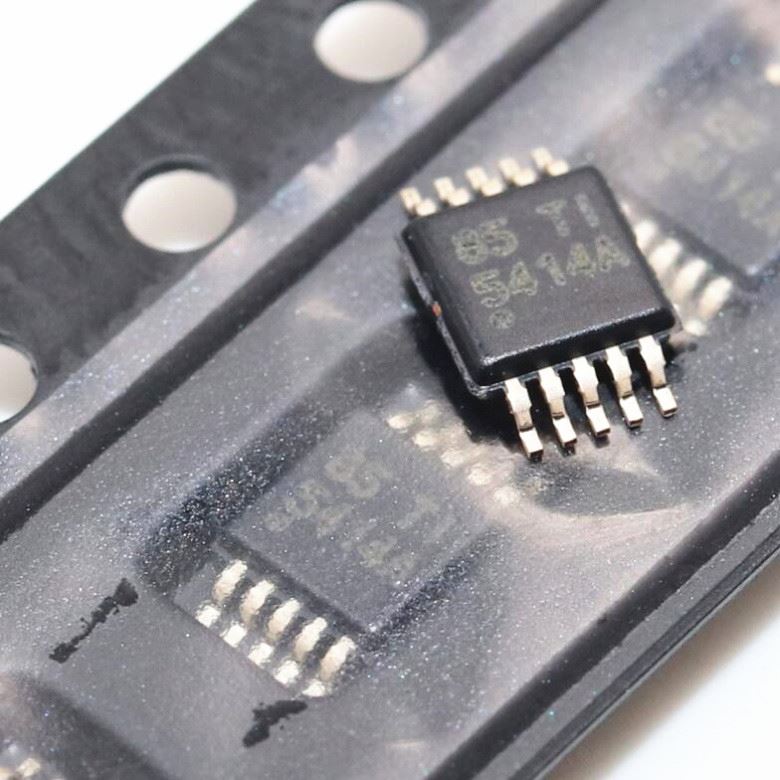

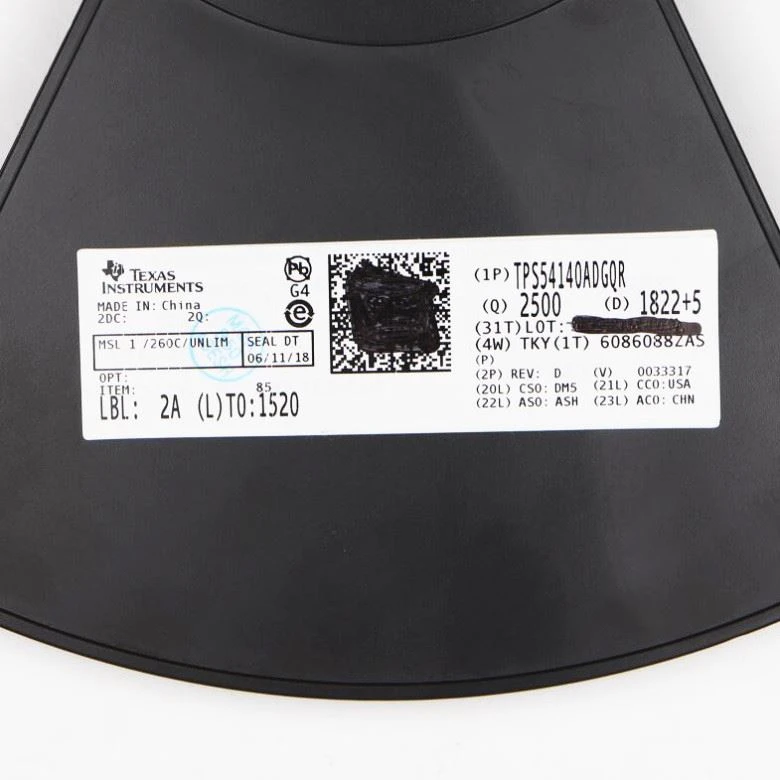

TPS54140ADGQ

ویژگی

●۳٫۵-ولت تا ۴۲ ولت محدوده ولتاژ ورودی

●200-mΩ بالا سمت MOSFET

●کارایی بالا در بارهای نور با پالس پرش اکو حالت™

●آستانه فعال کردن تنگ تر از TPS54140 برای ولتاژ UVLO دقیق تر

●ولتاژ UVLO قابل تنظیم و هیسترزیس

●116-μA عامل جریان Quiescent

●1.3-μA خاموش کردن جریان

●فرکانس سوئیچینگ 100 کیلوهرتز تا 2.5 مگاهرتز

●همگام سازی با ساعت خارجی

●شروع/توالی آهسته قابل تنظیم

●خروجی خوب قدرت UV و OV

●0.8-V مرجع ولتاژ داخلی

●بسته MSOP10 و 3 میلی متری × 3 میلی متری VSON-10 با پاورپد™

●پشتیبانی شده توسط WEBENCH® و SwitcherPro ابزار™ نرم افزار

برنامه

●12-V و 24-V صنعتی و تجاری سیستم های کم قدرت

●لوازم جانبی خودرو پس از بازار: ویدئو، جی پی اس، سرگرمی

توضیحات

دستگاه TPS54140A یک تنظیم کننده 42-V، 1.5-A، گام به پایین با یک کنترل یکپارچه سمت بالا MOSFET جریان حالت فراهم می کند جبران خارجی ساده و انتخاب جزء انعطاف پذیر است. یک حالت پرش موج دار-پالس پایین جریان عرضه خروجی بدون بار، تنظیم شده را به ۱۱۶ میکروA کاهش می دهد. با استفاده از پین فعال، جریان عرضه خاموش کردن به 1.3 میکروA کاهش می یابد.

قفل زیر شورش به صورت داخلی در ۲٫۵ ولت تنظیم شده است، اما می تواند با استفاده از پین فعال کننده افزایش یابد. رمپ استارتاپ ولتاژ خروجی توسط پین شروع آهسته کنترل می شود که می تواند برای توالی/ردیابی نیز پیکربندی شود. یک سیگنال خوب قدرت درین باز نشان می دهد که خروجی درون ۹۴٪ تا ۱۰۷٪ ولتاژ اسمی آن است.

محدوده فرکانس سوئیچینگ گسترده اجازه می دهد تا کارایی و اندازه جزء خارجی بهینه سازی شود. فرکانس تا به عقب و خاموش کردن حرارتی محافظت از بخشی در طول یک وضعیت اضافه بار.
