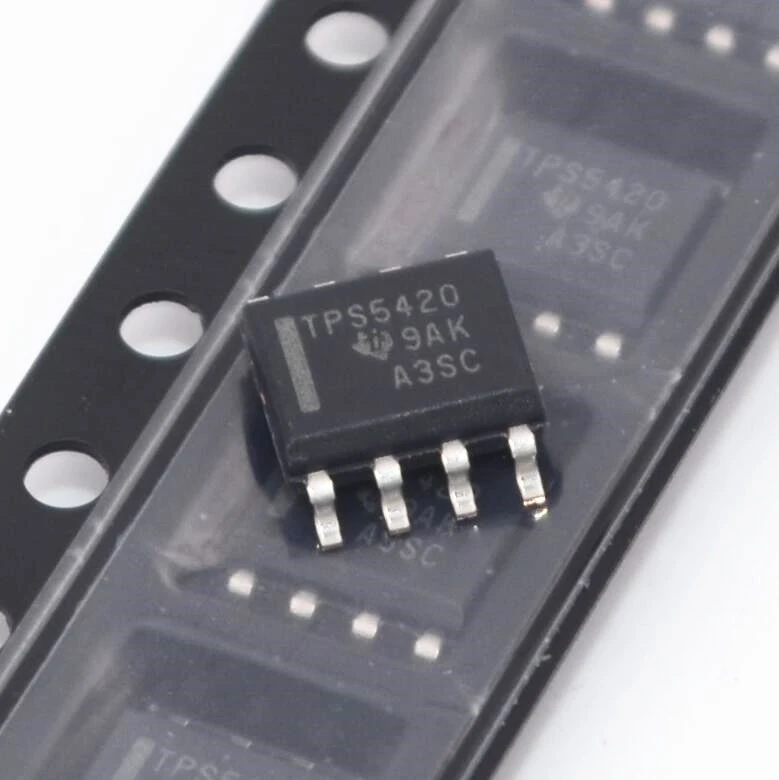

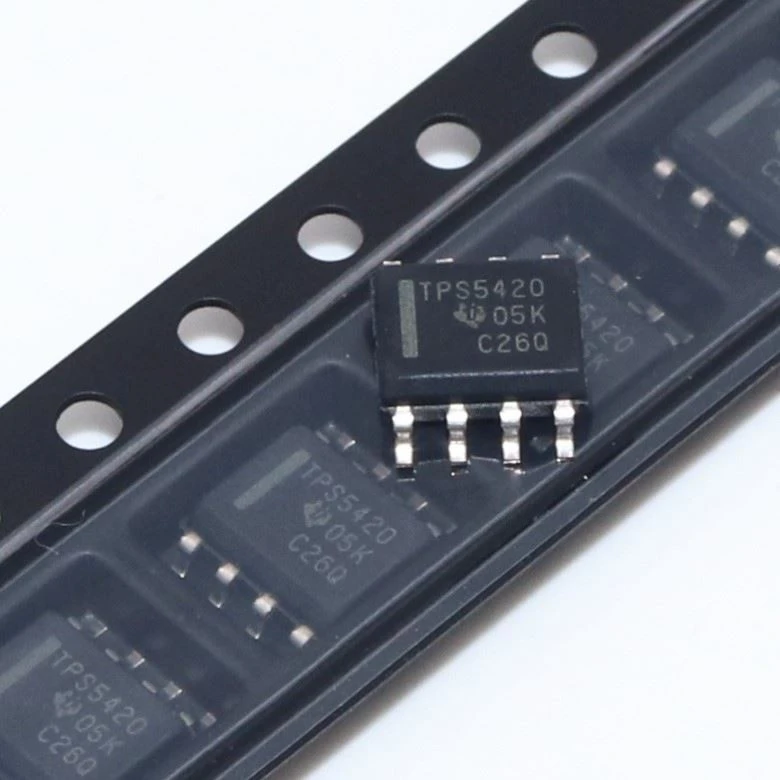

TPS5420DR

ویژگی

●تا 2-A پیوسته (3-A قله) جریان خروجی

●کارایی بالا تا 95٪ فعال شده توسط 110-mΩ یکپارچه سوئیچ MOSFET

●جبران داخلی تعداد قطعات خارجی را به حداقل می رسد

●فرکانس تعویض ثابت 500 کیلوهرتز برای اندازه فیلتر کوچک

●سیستم محافظت شده توسط بیش از محدود کننده جریان، حفاظت بیش از ولتاژ و خاموش کردن حرارتی

●–۴۰ درجه سانتی گراد تا ۱۲۵ درجه سانتیگراد محدوده دمای اتصال عملیاتی

●موجود در بسته کوچک 8 پین SOIC

برنامه

●مصرف کننده: جعبه تنظیم بالا، دی وی دی، نمایشگرهای ال سی دی

●12-V/24-V توزیع سیستم های قدرت

توضیحات

TPS5420 یک مبدل PWM با جریان خروجی بالا است که یک مقاومت پایین سمت بالا N کانال MOSFET را ادغام می کند. شامل بر روی بستر با ویژگی های ذکر شده تقویت کننده خطای ولتاژ با کارایی بالا است که فراهم می کند دقت تنظیم ولتاژ تنگ تحت شرایط گذرا; یک مدار زیر ولتاژ- قفل برای جلوگیری از راه اندازی تا زمانی که ولتاژ ورودی به ۵٫۵ ولت برسد؛ داخلی تنظیم مدار آهسته شروع به محدود کردن جریان های inrush; و یک مدار تغذیه ولتاژ رو به جلو برای بهبود پاسخ گذرا. با استفاده از پین ENA، جریان عرضه خاموش کردن به طور معمول به 18 میکروA کاهش می یابد. از دیگر ویژگی های آن می توان به فعال کردن بالا، محدود کردن بیش از حد، حفاظت بیش از حد شورش و خاموش شدن حرارتی اشاره کرد. برای کاهش پیچیدگی طراحی و شمارش مولفه های خارجی، حلقه بازخورد TPS5420 به صورت داخلی جبران می شود.

دستگاه TPS5420 در یک بسته SOIC آسان برای استفاده از 8 پین در دسترس است. TI فراهم می کند ماژول های ارزیابی و ابزار نرم افزار طراح برای کمک به سرعت دستیابی به طرح های منبع تغذیه با عملکرد بالا برای دیدار با چرخه توسعه تجهیزات تهاجمی.
