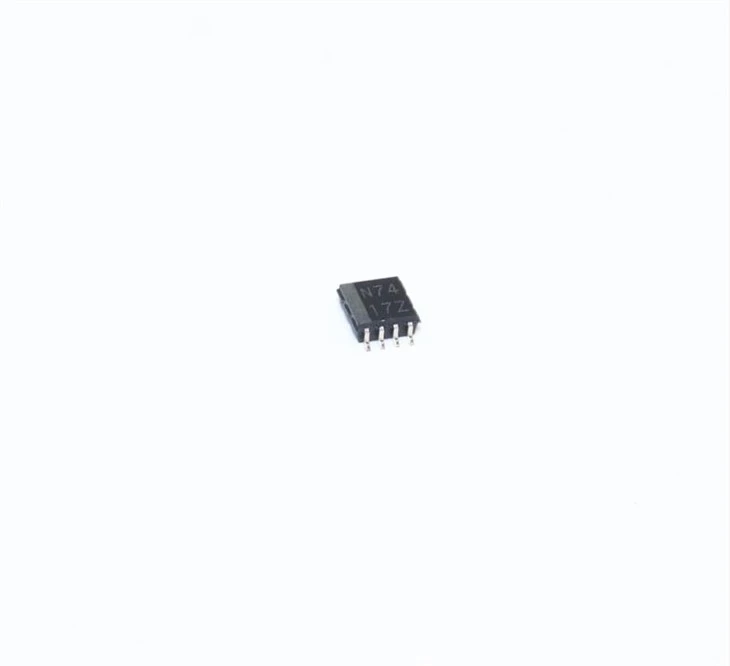

TPS61015DGSR

شرح



دستگاه های TPS6101x مبدل های تقویت کننده در نظر گرفته شده هستند برای سیستم هایی که معمولاً از نیکل-کادمیم تک سلولی یا دو سلولی (NiCd)، نیکل-فلز کار می کنند. هیدرید (NiMH)، یا باتری قلیایی.



ولتاژ خروجی مبدل را می توان از آن تنظیم کرد 1.5 ولت تا حداکثر 3.3 ولت، توسط یک مقاومت خارجی تقسیم کننده یا، به صورت داخلی روی تراشه ثابت می شود. دستگاه ها جریان خروجی 200 میلی آمپر را با منبع تغذیه فراهم کنید ولتاژ فقط 0.9 V. مبدل به یک راه اندازی می شود بار کامل با ولتاژ تغذیه فقط 0.9 ولت و باقی می ماند در حال کار با ولتاژ منبع تغذیه تا 0.8 V.



مبدل بر اساس یک فرکانس ثابت، جریان است حالت، کنترل کننده مدولاسیون عرض پالس (PWM) که در نور به طور خودکار به حالت ذخیره انرژی می رود بار. از یک یکسو کننده سنکرون داخلی استفاده می کند، بنابراین، خیر دیود شاتکی خارجی مورد نیاز است و سیستم بهره وری بهبود یافته است. جریان از طریق سوئیچ به حداکثر مقدار 1300 میلی آمپر محدود شده است. در مبدل را می توان برای به حداقل رساندن تخلیه باتری غیرفعال کرد. در هنگام خاموش شدن، بار کاملاً از آن جدا می شود باتری.



یک عملکرد تخلیه خودکار اجازه می دهد تا تخلیه خازن خروجی در حالت خاموش شدن این هست به خصوص زمانی که یک میکروکنترلر یا حافظه وجود دارد مفید است عرضه شده، جایی که ولتاژ باقیمانده در خروجی وجود دارد خازن می تواند باعث اختلال در عملکرد برنامه ها شود. هنگام برنامه ریزی پین ADEN، تخلیه خودکار عملکرد را می توان غیرفعال کرد یک حالت EMI پایین است اجرا شده برای کاهش تداخل و تشعشع انرژی الکترومغناطیسی هنگام ورود مبدل حالت هدایت ناپیوسته دستگاه است بسته بندی شده در 10-پین صرفه جویی در فضای کوچک بسته MSOP TPS61010 نیز در a 3 میلی متر x 3 میلی متر 10-بسته QFN پین.
