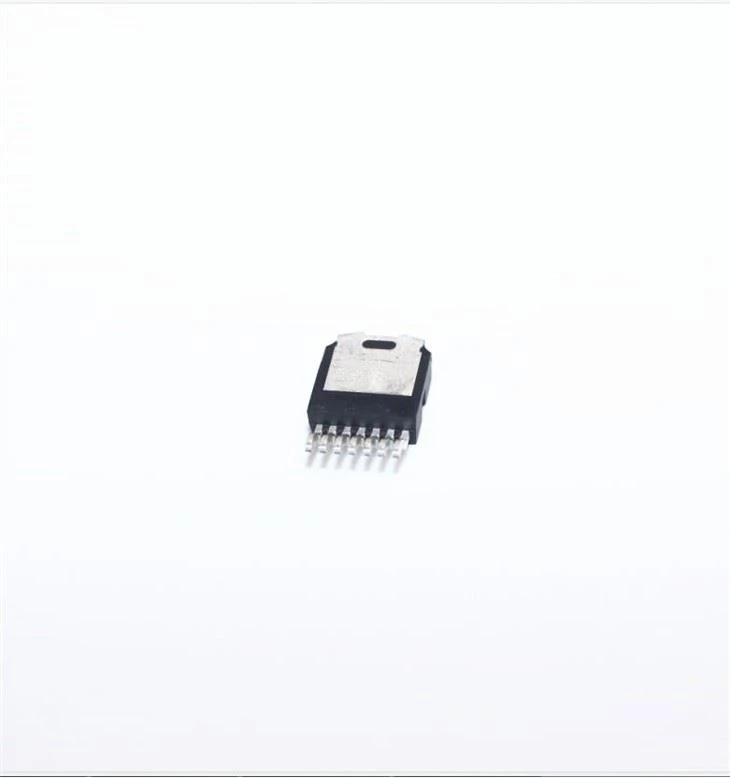

VN7007AHTR

شرح



این دستگاه یک درایور سمت بالا تک کاناله است که با استفاده از فناوری VIPower® اختصاصی ST ساخته شده و در بسته Octapak قرار دارد. این دستگاه برای هدایت بارهای زمینی 12 ولتی خودرو از طریق یک رابط سازگار با 3 ولت و 5 ولت CMOS طراحی شده است که حفاظت و تشخیص را ارائه می دهد.



این دستگاه عملکردهای حفاظتی پیشرفته ای مانند محدودیت جریان بار، مدیریت فعال اضافه بار توسط محدودیت برق و خاموش شدن بیش از حد دما را یکپارچه می کند.



یک پین فعال کننده حس به این امکان می‌دهد که تشخیص وضعیت خاموش در طول حالت کم مصرف ماژول و همچنین اشتراک‌گذاری مقاومت حس خارجی بین دستگاه‌های مشابه غیرفعال شود.



امکانات



·واجد شرایط AEC-Q100 ·

·عمومی -

-درایور هوشمند تک کاناله با بازخورد آنالوگ CurrentSense-جریان آماده به کار بسیار کم

-سازگار با خروجی های 3.0 V و 5 ولت CMOS ·

·توابع تشخیصی

-نشانگر اضافه بار و اتصال به زمین (محدودیت برق).

-نشانگر خاموش شدن حرارتی

-تشخیص بار باز در حالت خاموش

-خروجی کوتاه به تشخیص VCC

-فعال/غیرفعال کردن حس کنید

·حفاظت ها

-خاموشی کم ولتاژ -

-گیره اضافه ولتاژ

-محدودیت جریان بار

-خود محدود کننده گذرهای حرارتی سریع

-از دست دادن زمین و از دست دادن VCC

-باتری معکوس

-حفاظت از تخلیه الکترواستاتیک



برنامه های کاربردی



به ویژه برای توزیع برق هوشمند خودرو، شمع های تابش، سیستم های گرمایش، موتورهای DC، جایگزینی رله و محرک های مقاومتی و القایی با توان بالا در نظر گرفته شده است.
