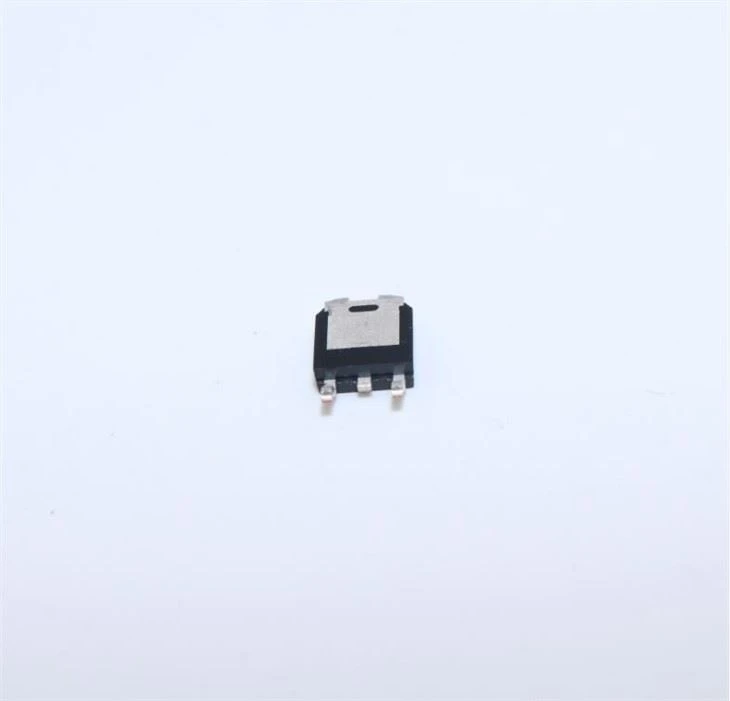

LD1117DT50CTR

شرح



LD1117 یک تنظیم کننده ولتاژ افت پایین است که می تواند تا 800 میلی آمپر جریان خروجی را ارائه دهد، حتی در نسخه قابل تنظیم (VREF=1.25 V) نیز موجود است. در مورد نسخه های ثابت، ولتاژهای خروجی زیر ارائه می شود: 1.2 ولت، 1.8 ولت، 2.5 ولت، 2.85 ولت، 3.3 ولت و 5.0 ولت. دستگاه در: SOT{16}}، DPAK، SO و به{18}}. بسته‌های نصب سطحی SOT223 و DPAK ویژگی‌های حرارتی را حتی با ارائه اثر صرفه‌جویی در فضا نیز بهینه می‌کنند. راندمان بالا توسط ترانزیستور پاس NPN تضمین می شود. در واقع در این مورد، بر خلاف PNP یکی، جریان ساکن بیشتر به داخل بار جریان می یابد. فقط یک خازن بسیار رایج حداقل 10 µF برای پایداری مورد نیاز است. برش تراشه به رگولاتور اجازه می دهد تا به یک تحمل ولتاژ خروجی بسیار محدود، در محدوده 1 ± درصد در 25 درجه برسد. LD1117 قابل تنظیم پین به پین ​​سازگار با استاندارد دیگر است. تنظیم کننده های ولتاژ قابل تنظیم عملکرد بهتری را از نظر افت و تحمل حفظ می کنند.



امکانات



• ولتاژ خروج کم (نوع 1 ولت.)

• عملکرد دستگاه 2.85 ولت برای پایان فعال SCSI{2}} مناسب است

• جریان خروجی تا 800 میلی آمپر

• ولتاژ خروجی ثابت: 1.2 V, 1.8 V, 2.5 V, 3.3 V, 5.{9}} V

• در دسترس بودن نسخه قابل تنظیم (VREF=1.25 V)

• جریان داخلی و حد حرارتی

• موجود در ± 1 درصد (در 25 درجه) و 2 درصد در محدوده دمای کامل

• رد ولتاژ منبع تغذیه: 75 دسی بل (نوع)
