توضیحات کلی
The MAX811/MAX812 are low-power microprocessor (µP) supervisory circuits used to monitor power supplies in µP and digital systems. They provide excellent circuit reliability and low cost by eliminating external components and adjustments when used with 5Vpowered or 3V-powered circuits. The MAX811/MAX812 also provide a debounced manual reset input.
این دستگاهها یک عملکرد واحد را انجام میدهند: هر زمان که ولتاژ منبع تغذیه VCC به زیر آستانه از پیش تعیینشده میرسد، سیگنال تنظیم مجدد را اعلام میکنند، و پس از اینکه VCC از آستانه تنظیم مجدد بالاتر رفت، آن را حداقل تا 140 میلیثانیه ثابت نگه میدارند. تنها تفاوت بین این دو دستگاه این است که MAX811 دارای یک خروجی فعال-بازنشانی کم (که تضمین شده است در وضعیت صحیح VCC تا 1 ولت قرار دارد)، در حالی که MAX812 دارای یک خروجی فعال است- خروجی ریست بالا مقایسهکننده بازنشانی برای نادیده گرفتن گذراهای سریع در VCC طراحی شده است. آستانه های تنظیم مجدد برای عملکرد با انواع ولتاژهای تغذیه در دسترس هستند.
جریان تغذیه کم MAX811/MAX812 را برای استفاده در تجهیزات قابل حمل ایده آل می کند. این دستگاه ها در بسته 4 پین SOT143 عرضه می شوند.
برنامه های کاربردی
کامپیوترها
کنترل کننده ها
ابزار هوشمند
Critical µP and µC Power Monitoring
قابل حمل/باتری{0}تجهیزات برقی
مزایا و ویژگی ها
●Integrated Voltage Monitor Increases System Robustness with Added Manual Reset
●Precision Monitoring of 3V, 3.3V, and 5V Power-Supply Voltages
●140ms Min Power-On-Reset Pulse Width
- RESET خروجی (MAX811)، RESET خروجی (MAX812)
●Guaranteed Over Temperature
●Guaranteed RESET Valid to VCC = 1V (MAX811)
●Power-Supply Transient Immunity
●Saves Board Space
●No External Components

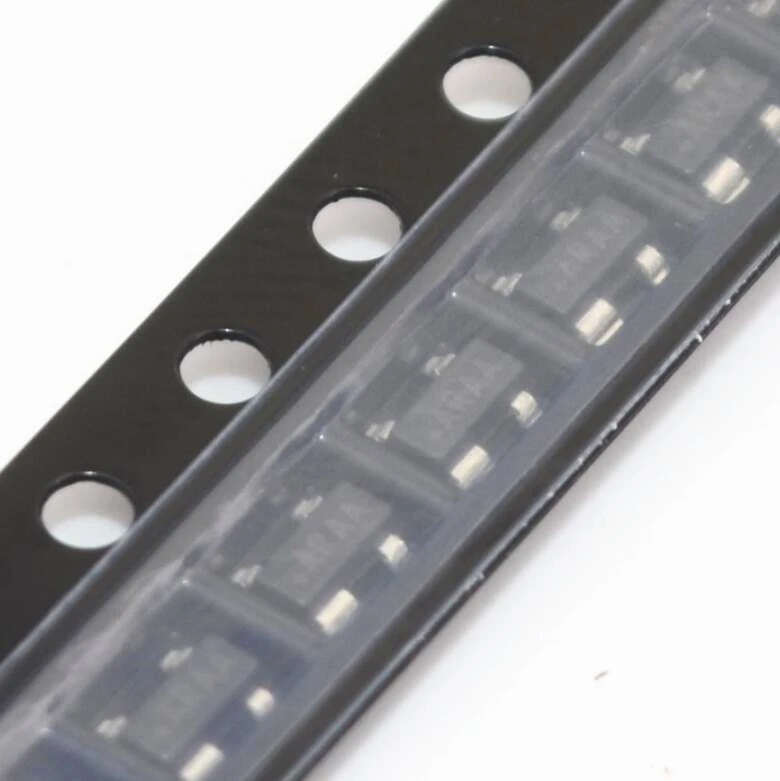

●4-Pin SOT143 Package
●Low Power Consumption Simplifies Power-Supply Requirements
●6µA Supply Current
