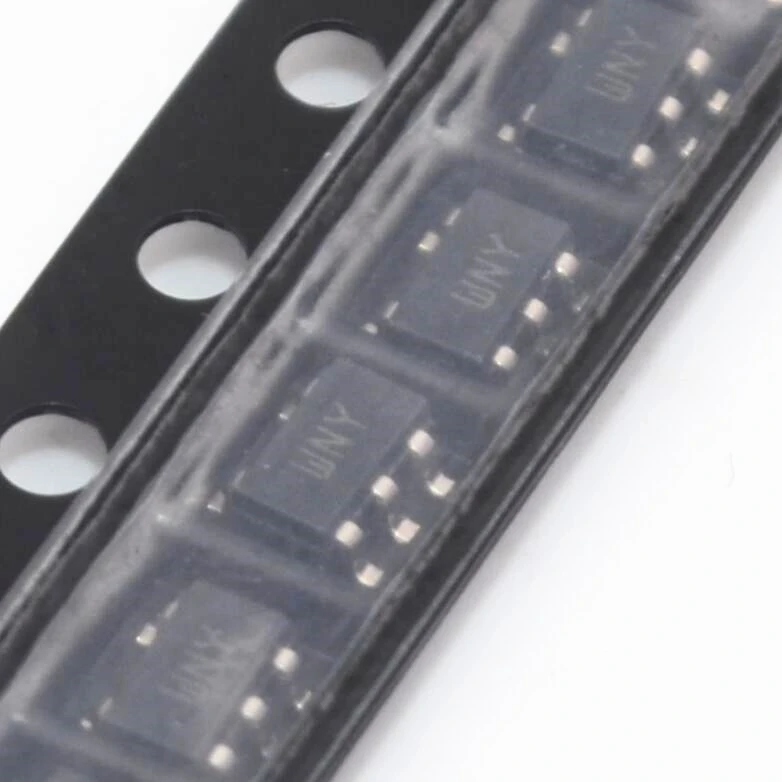

STWD100NYWY3F

امکانات

Current consumption 13 μA typ.

Available watchdog timeout periods are 3.4 ms, 6.3 ms, 102 ms and 1.6 s 

Chip enable input

Open drain or push-pull WDO output

Operating temperature range: –40 to plus 125 degree

Package SOT23-5, SC70-5 (SOT323-5)

عملکرد ESD

– HBM: 2000 V

– RCDM: 1000 V

Applications

Telecommunications

Alarm systems

Industrial equipment

Networking

Medical equipment

یو پی اس (منبع تغذیه بدون وقفه)

شرح

مدارهای تایمر ناظر STWD100 دستگاه‌های خود{1}} هستند که از خرابی‌های سیستم ناشی از انواع خاصی از خطاهای سخت‌افزاری (-دستگاه‌های جانبی پاسخ‌دهنده، اختلاف اتوبوس و غیره) یا خطاهای نرم‌افزاری (پرش کد بد) جلوگیری می‌کنند. ، کد گیر کرده در حلقه و غیره).

تایمر نگهبان STWD100 دارای ورودی، WDI و خروجی WDO است. ورودی برای پاک کردن تایمر ناظر داخلی به صورت دوره ای در بازه زمانی مشخص شده، twd استفاده می شود. در حالی که سیستم به درستی کار می کند، به طور دوره ای ورودی نگهبان، WDI را تغییر می دهد. اگر سیستم از کار بیفتد، تایمر داگ بازنشانی نمی‌شود، یک هشدار سیستم تولید می‌شود و خروجی داگ، WDO، اعلام می‌شود.

مدار STWD100 همچنین دارای یک پین فعال به نام EN است که می تواند عملکرد Watchdog را فعال یا غیرفعال کند. پین EN به مقاومت کششی داخلی وصل است. اگر پین EN شناور بماند، دستگاه فعال می شود.
