ویژگی

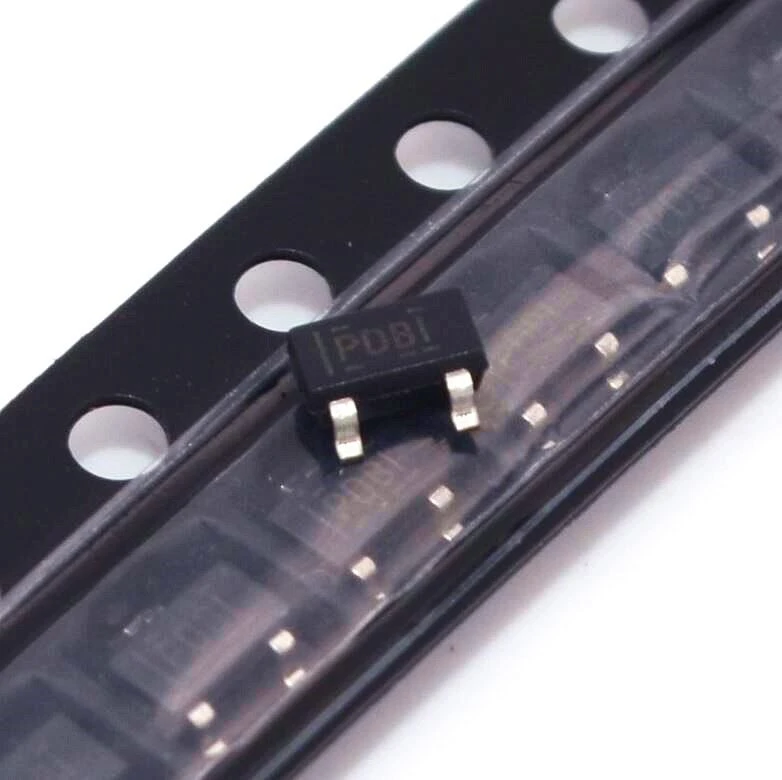

●بسته 3 پین SOT-23
●جریان عرضه ۹ میکروآ (معمولی)
●پین برای پین سازگار با MAX 809
●محدوده دما: –۴۰ تا +۸۵ درجه سانتی گراد
برنامه
●اتوماسیون کارخانه
●بلندگوهای بی سیم
●درایوهای موتور
●سرورها
●لوازم خانگی
●کنتر برق
●اتوماسیون ساختمان
توضیحات
خانواده مدارهای نظارتی TPS3809، ابتداسازی مدار و نظارت زمان بندی را فراهم می کند که در درجه اول برای DSPs و سیستم های مبتنی بر پردازنده است. دستگاه جدیدتر TLV809E جایگزین با پین ها، توابع و پارامترهای الکتریکی مشابه است.
در طول قدرت روشن، RESET زمانی ابراز می شود که VDD ولتاژ عرضه بالاتر از ۱٫۱ ولت می شود. پس از آن، مدار نظارتی VDD را زیر نظر دارد و ریست را فعال نگه می دارد تا زمانی که VDD زیر ولتاژ آستانه VIT باقی بماند. یک زمان ساز داخلی بازگشت خروجی به حالت غیر فعال (بالا) را به تأخیر می اندازد تا اطمینان حاصل شود که ریست سیستم مناسب است. زمان تاخیر، td(typ) = 200 ms، پس از افزایش VDD بالاتر از ولتاژ آستانه VIT شروع می شود. هنگامی که ولتاژ عرضه زیر ولتاژ آستانه VIT افت می کند، خروجی دوباره فعال (کم) می شود. هیچ مولفه خارجی مورد نیاز نیست. تمام دستگاه های این خانواده دارای یک VIT ولتاژ حس-آستانه ثابت هستند که توسط یک تقسیم کننده ولتاژ داخلی تنظیم شده است.
طیف محصول برای ولتاژهای عرضه ۲٫۵ ولت، ۳ ولت، ۳٫۳ ولت، و ۵ ولت طراحی شده است. مدارها در یک SOT-23 3 پین در دسترس هستند. دستگاه های TPS3809 برای بهره برداری بیش از محدوده دمایی –۴۰ تا ۸۵ درجه سانتی گراد مشخص می شوند.
